נכתב בתאריך 30 באוגוסט 2026
נקודות חשובות מהמאמר
חיתוך רשתות ופחים מחוררים דורש התאמה מדויקת של קו החיתוך לתבנית הקיימת בחומר. מערכות Vision פותרות את האתגר הזה באופן אוטומטי.
- ✓ זיהוי תבניות: המצלמה מזהה את החורים הקיימים ומיישרת את קו החיתוך בהתאם למציאות בשטח.
- ✓ פיצוי על עיוותים: המערכת יודעת לתקן סטיות ועיוותים שנוצרו בחומר הגלם במהלך תהליכים קודמים.
- ✓ חיסכון בחומר: ניצול מקסימלי של שאריות פחים מחוררים על ידי זיהוי חכם של השטח הפנוי לחיתוך.
- ✓ דיוק מקסימלי: עבודה ברמות דיוק של מיקרונים, קריטי לתעשיות מתקדמות כמו תעשיית הביטחון והרכב.
כאשר אנחנו רוצים לחתוך צורה מתוך פח חלק, העבודה פשוטה יחסית. אבל מה קורה כאשר אנחנו צריכים לחתוך חלקים מדויקים מתוך פח שכבר יש בו חורים, רשתות או תבניות מורכבות? האתגר של חוסר רציפות בחומר הגלם הופך את המשימה למורכבת מאוד. אם נחתוך בלי להתחשב במיקום החורים, אנחנו עלולים לקבל קצוות חדים, חיתוכים שנופלים בדיוק על חצי חור, ומוצרים פסולים.
כאן נכנסות לתמונה מערכות הראייה הממוחשבת (Vision Systems). טכנולוגיה זו מאפשרת למכונת חיתוך הלייזר "לראות" את החומר לפני שהיא מתחילה לעבוד. המצלמה סורקת את הפח, מזהה את מיקום החורים והדפוסים, ומתאימה את תוכנית החיתוך בזמן אמת. התוצאה היא חיתוך מדויק, נקי, ללא פחת מיותר וברמת איכות שמתאימה לדרישות המחמירות ביותר של שנת 2026.
במאמר שלפניכם נצלול לעומק הטכנולוגיה הזו. נבין איך המערכת מזהה את התבניות, כיצד היא מתגברת על עיוותים בחומר, ואיך היא משתלבת עם טכנולוגיות לייזר מתקדמות כדי לייעל את תהליך הייצור ולהוזיל עלויות.

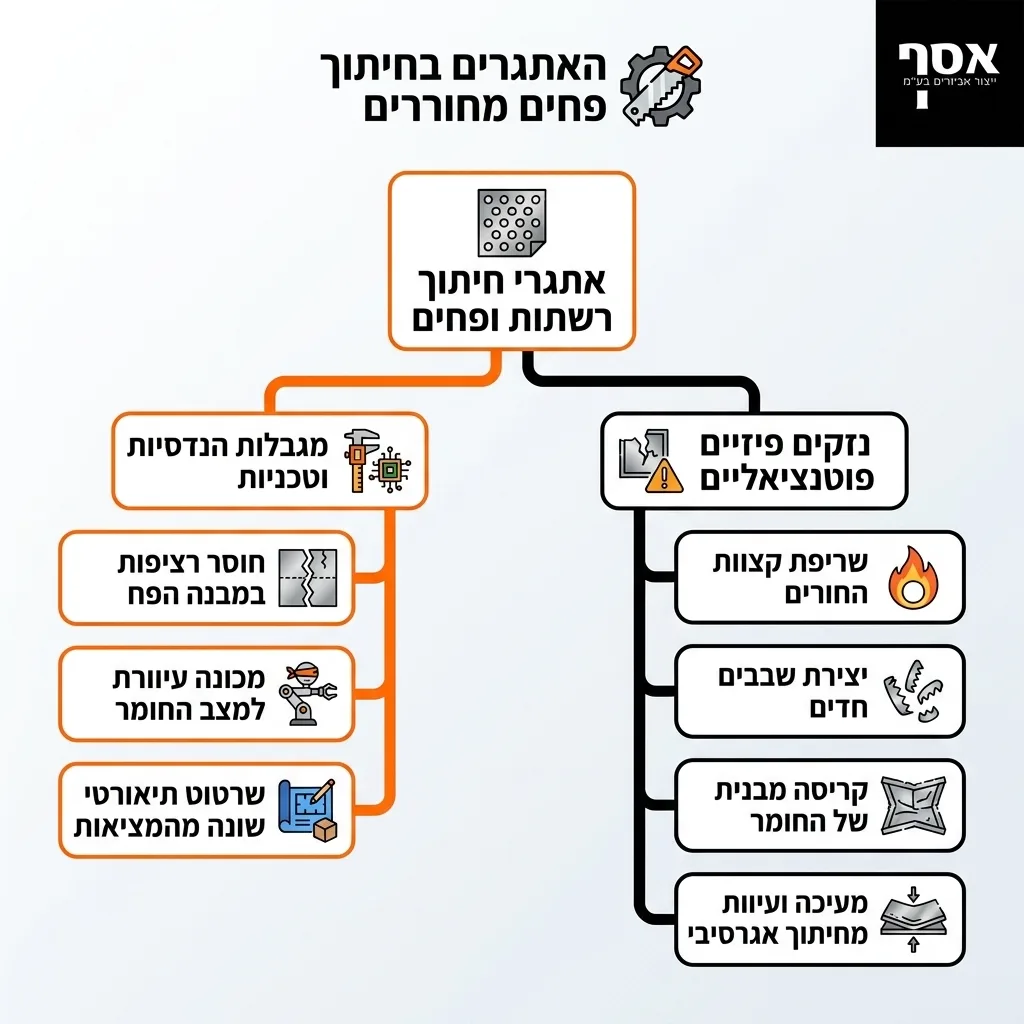

האתגר: למה קשה לחתוך רשתות בשיטות מסורתיות?
חיתוך של חומרים מחוררים מציב בפנינו אתגר פיזיקלי והנדסי לא פשוט. בשיטות מסורתיות, אנחנו מניחים את הפח על המכונה, קובעים נקודת אפס ומתחילים לחתוך לפי השרטוט. המכונה עיוורת לחלוטין למצב האמיתי של הפח.
כאשר מדובר בפח אחיד, זה עובד מצוין. אבל כאשר מדובר על פח מחורר אלומיניום או פלדה, אנחנו נתקלים בבעיה של חוסר רציפות. אם קו החיתוך המתוכנן נופל בדיוק על שוליים של חור קיים, נוצר מצב בעייתי מאוד.
במצב כזה, הלייזר עלול לשרוף את קצוות החור, ליצור גרדים (שבבים חדים) או לגרום לקריסה של החומר. בנוסף, כל פח מחורר או רשת עוברים תהליכי ייצור קודמים כמו ניקוב, אשר עלולים למתוח או לעוות מעט את החומר. השרטוט התיאורטי לעולם אינו תואם ב-100% למציאות הפיזית.
מגבלות החיתוך המכני מול הלייזר
בעבר, ניסו להתגבר על הבעיה בעזרת חיתוך מכני, כמו מחיצה או מספרי פח. השיטות הללו אגרסיביות מאוד. הן מועכות את הרשת, מעוותות את החורים הסמוכים לקו החיתוך, ומשאירות קצה גס שמחייב עיבוד נוסף.
לעומת זאת, חיתוך פחים באמצעות לייזר הוא תהליך ללא מגע. אין כוח פיזי שמופעל על הרשת, מה שמונע מראש את מעיכת החורים. עם זאת, ללא מערכת ראייה חכמה שתנחה אותו, גם הלייזר העוצמתי ביותר יחתוך בעיוורון ויפספס את המיקום המדויק ביחס לתבנית החורים.
הצורך הזה בדיוק מושלם, במיוחד בפרויקטים שבהם האסתטיקה והפונקציונליות של החורים היא קריטית, הוביל את התעשייה לאמץ את מערכות הראייה הממוחשבות כסטנדרט בייצור איכותי בשנת 2026.
איך עובדת מערכת ראייה ממוחשבת (Vision)?
מערכת הראייה היא למעשה העיניים של מכונת הלייזר. היא מורכבת ממצלמה תעשייתית ברזולוציה גבוהה, תאורה ייעודית, ותוכנת עיבוד תמונה מתקדמת (המונעת לעיתים קרובות על ידי בינה מלאכותית).

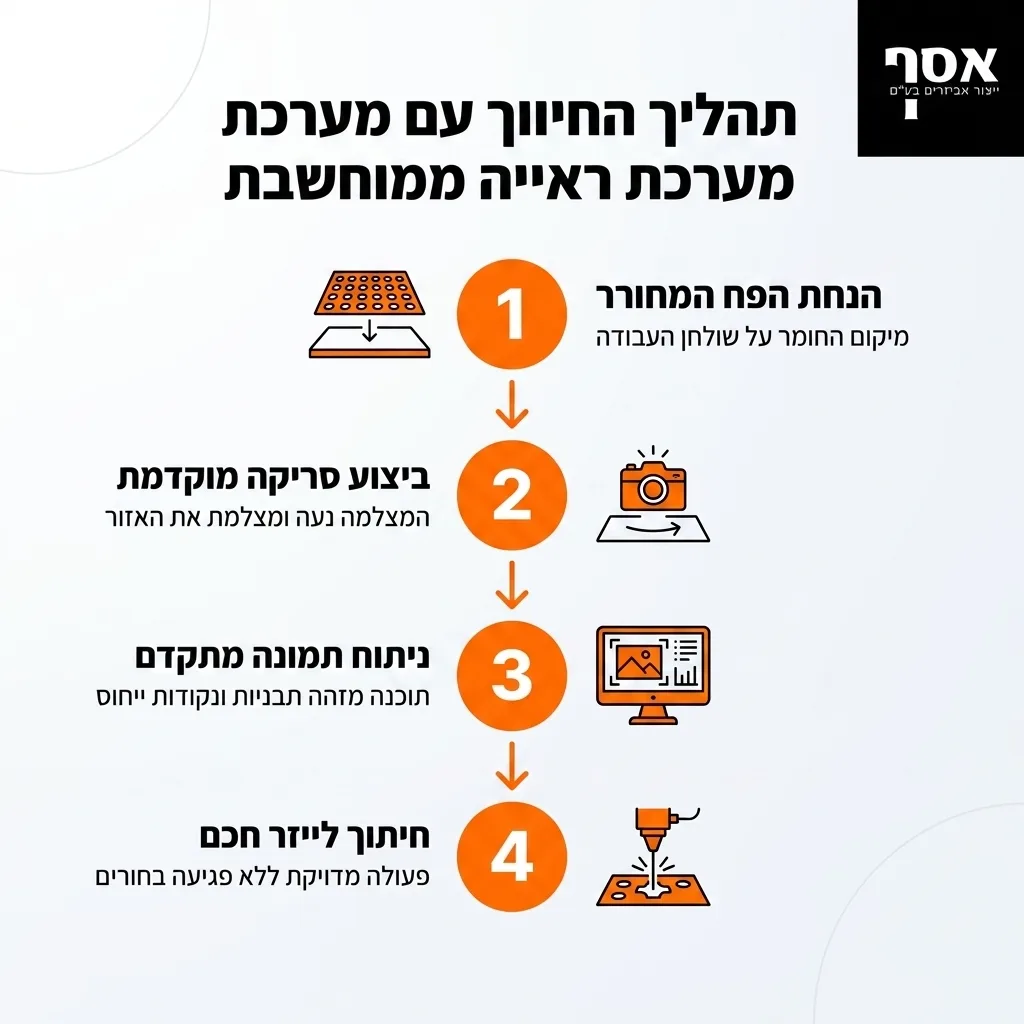

התהליך מתחיל כאשר הפח המחורר מונח על שולחן העבודה של המכונה. במקום להתחיל מיד בחיתוך, המכונה מבצעת סריקה מוקדמת. המצלמה נעה מעל הפח ומצלמת את האזור המיועד לחיתוך.
תוכנת המערכת מנתחת את התמונות בזמן אמת. היא מחפשת נקודות ייחוס (Fiducial marks) או שהיא פשוט מזהה את דפוס החורים הקיים בפח. על ידי זיהוי הקונטור של החורים, המערכת מבינה בדיוק היכן מונח החומר וכיצד הוא מכוון.
תהליך היישור האוטומטי (Auto Alignment)
זהו הלב הפועם של הטכנולוגיה. לאחר שהמערכת צילמה והבינה את מצב החומר בשטח, היא משווה את התמונה לשרטוט ה-CAD המקורי (התוכנית ההנדסית).
אם הפח הונח בזווית קלה, או אם ישנה סטייה של מילימטרים ספורים, התוכנה מבצעת "יישור אוטומטי". היא מסובבת ומזיזה את תוכנית החיתוך הווירטואלית כך שתחפוף בדיוק מושלם למציאות הפיזית של הפח.

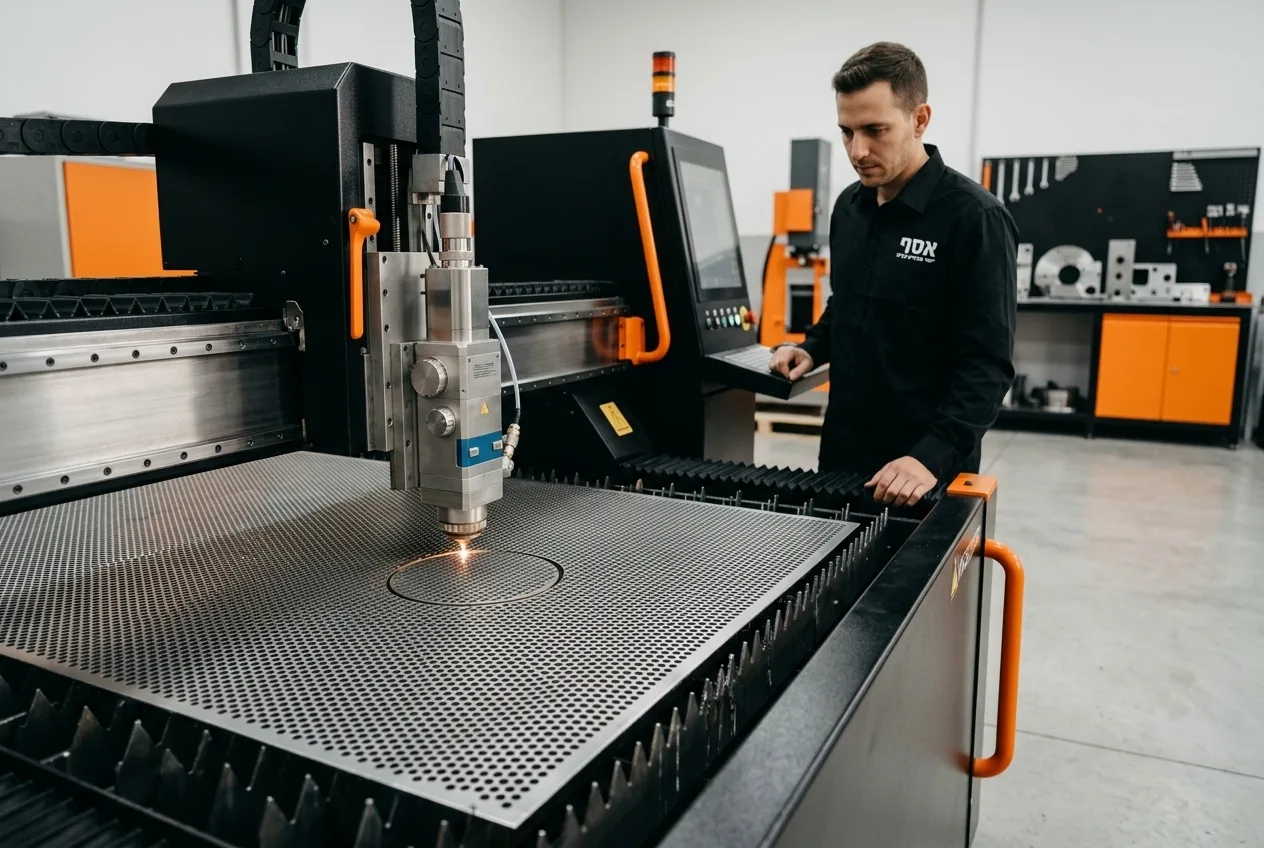

בצורה כזו, קו החיתוך יעבור בדיוק בנתיב המתוכנן, למשל בדיוק באמצע המרחק בין שתי שורות חורים, מבלי לפגוע באף חור. תהליך זה מתרחש בשברירי שנייה ואינו מעכב את קצב הייצור.
התמודדות עם עיוותים וחוסר אחידות בחומר
אחד האתגרים הגדולים ביותר בעיבוד מתכת הוא שהחומר אינו מושלם. תהליכי ייצור מוקדמים, כגון כבישה או ניקוב, מכניסים מאמצים לתוך הפח. כאשר משחררים את הפח, הוא עלול להתעוות, להימתח או להתכווץ מעט.
המשמעות היא שהמרחק בין החורים בצד אחד של הפח עשוי להיות שונה במיקרונים ספורים מהמרחק בצד השני. אם נשתמש בתוכנית חיתוך נוקשה שלא משתנה, אנחנו נצבור סטייה ככל שנתקדם לאורך הפח.
כדי להתגבר על כך, מערכות Vision מתקדמות אינן מסתפקות ביישור כללי של הפח. הן מסוגלות לבצע התאמה מקומית (Local Compensation). המערכת סורקת מספר אזורים לאורך הרשת, מזהה את המתיחות המקומית, ומעוותת את קו החיתוך הווירטואלי כך שיתאים לעיוות האמיתי של החומר.
הטיפ של אסף ייצור אביזרים בע"מ
כאשר אתם מתכננים מוצר שכולל רשת מחוררת, השאירו שוליים מעט רחבים יותר בתכנון הראשוני. כך תאפשרו למערכת ה-Vision גמישות רבה יותר במציאת נקודת החיתוך האופטימלית שתבטיח קצה חלק ונקי ללא פגיעה בחורים הקרובים.
זיהוי שטחים למקסימום ניצולת
יתרון עצום נוסף של מערכות אלו הוא היכולת לנצל שאריות חומר. נניח שיש לכם חצי פח מחורר שנשאר מפרויקט קודם. ללא מצלמה, קשה מאוד למקם עליו חיתוך חדש בביטחון.
עם מערכת ראייה, המפעיל פשוט מניח את השארית על המכונה. המצלמה סורקת אותה, מזהה את השטח הפנוי שנותר בין החיתוכים הישנים והחורים, וממקמת את החלקים החדשים בדיוק במקומות הפנויים. זהו היבט קריטי של Nesting (קינון) חכם: מקסימום ניצולת חומר, מינימום עלות.
הטכנולוגיה מאחורי העדשה: בחירת המצלמה והתוכנה

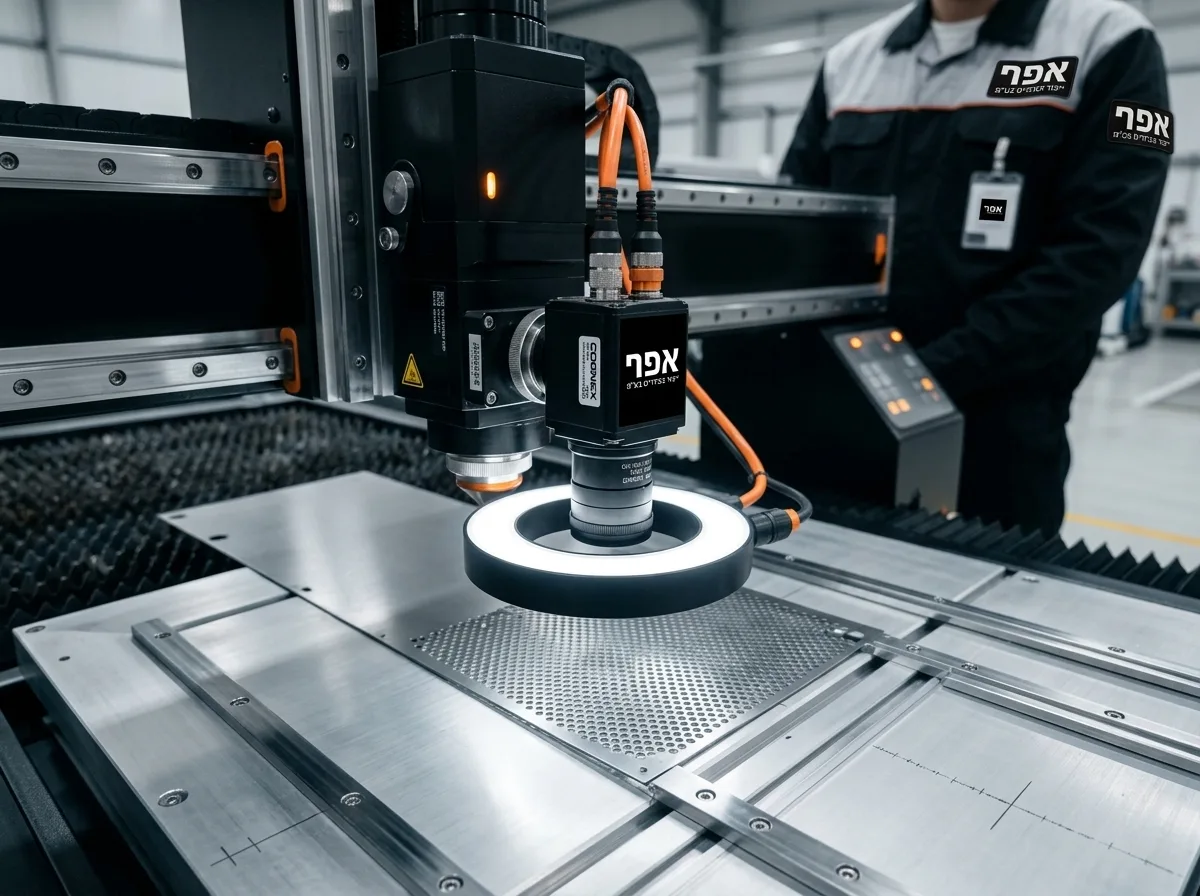

כדי שהמערכת תתפקד כראוי בסביבה תעשייתית, אי אפשר להשתמש במצלמה רגילה. נדרשת חומרה ייעודית המסוגלת להתמודד עם אבק, רעידות, והשתקפויות חזקות ממשטחי מתכת.
מצלמות תעשייתיות למכונות לייזר פועלות ברזולוציות גבוהות מאוד ויכולות לקלוט קצב פריימים (FPS) מהיר. זה מאפשר למכונה לבצע סריקה תוך כדי תנועה רציפה של ראש החיתוך, מבלי לעצור בכל נקודה.
תאורה היא גורם קריטי לא פחות. פחים מחוררים יכולים להיות מבריקים מאוד, מה שיוצר סנוור שמבלבל את התוכנה. שימוש בתאורת טבעת (Ring Light) או תאורה קואקסיאלית מבטיח שהחורים ייראו ככתמים שחורים וברורים מול פני השטח המוארים של הפח, מה שמקל על אלגוריתם זיהוי הקצוות.
שילוב מערכות Vision עם לייזר פייבר (Fiber Laser)

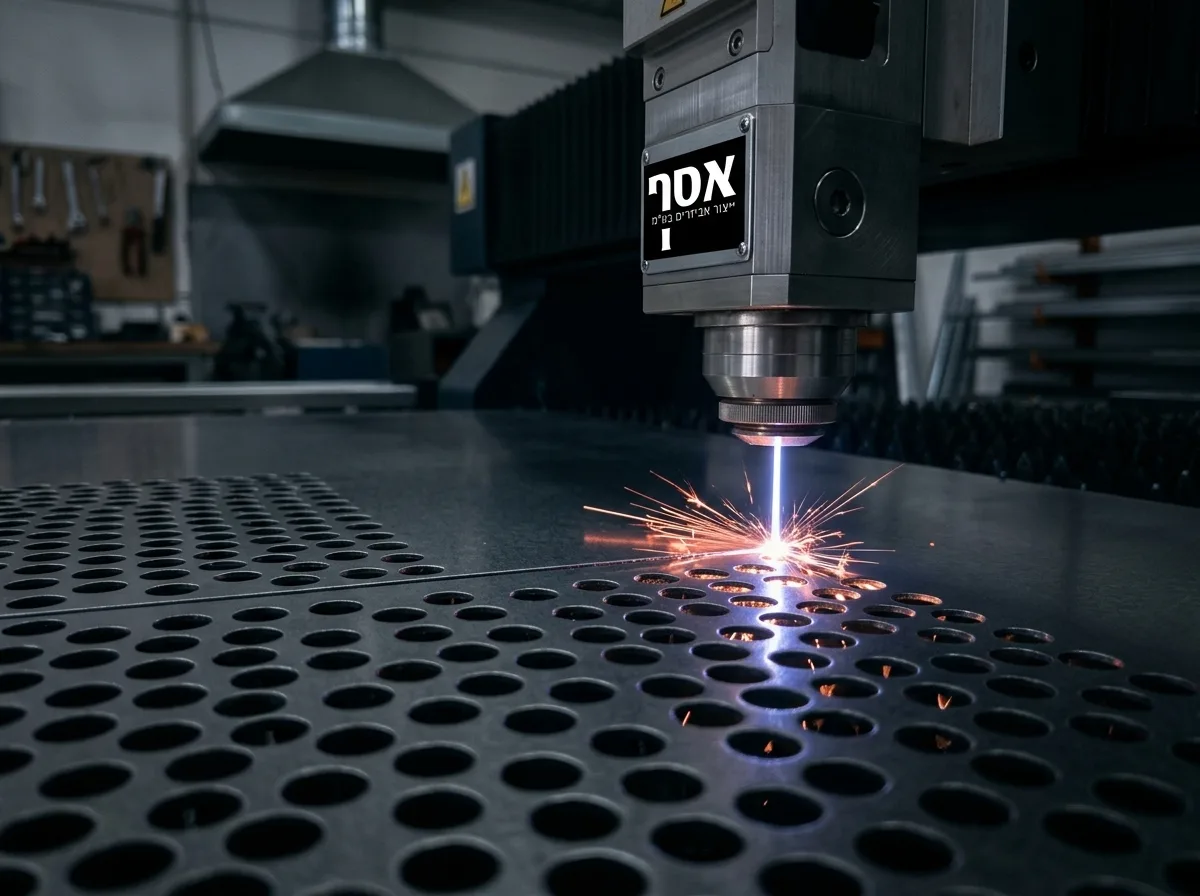

טכנולוגיית הפייבר לייזר חוללה מהפכה בעולם המתכת בזכות מהירות החיתוך האדירה שלה ויעילותה האנרגטית. כאשר משלבים מהירות זו עם מערכת Vision, מקבלים מכונת ייצור אולטימטיבית.
למידע נוסף על הטכנולוגיה, מומלץ לקרוא את חיתוך פחים בלייזר Fiber מול CO2: המדריך הטכנולוגי המלא. השילוב ביניהם אומר שהמכונה יכולה לחתוך רשתות דקות במהירויות של עשרות מטרים בדקה.
אך המהירות אינה באה על חשבון הדיוק. מערכת הראייה עובדת בסנכרון מלא עם הבקרה של הלייזר. גם במהירויות גבוהות, המערכת מוודאת שהלייזר פועל בדיוק בנתיב שתוקן על ידי היישור האוטומטי. זהו פתרון מעולה לייצור המוני בסדרות גדולות.
היתרונות המרכזיים של הטכנולוגיה בשנת 2026
ההחלטה להשקיע במערכת חיתוך לייזר עם ראייה ממוחשבת נובעת ממספר יתרונות חד-משמעיים שמשנים את שורת הרווח של המפעל.
ראשית, רמת הדיוק. אנו מדברים על סטיות של מיקרונים בודדים. בחלקים המיועדים לתעשייה הביטחונית או האווירית, כל סטייה קטנה פוסלת את החלק. המצלמה מבטיחה עקביות מוחלטת מן החלק הראשון ועד לאחרון בסדרה.
שנית, חיסכון בזמן כיוון המכונה (Setup). בשיטות הישנות, המפעיל היה צריך למדוד, ליישר בעדינות את הפח, לקבע אותו, לבצע חיתוך ניסיון, ולתקן. היום, המפעיל פשוט מניח את הפח בערך במקום, והמצלמה עושה את כל עבודת היישור והחישוב בתוך שניות.

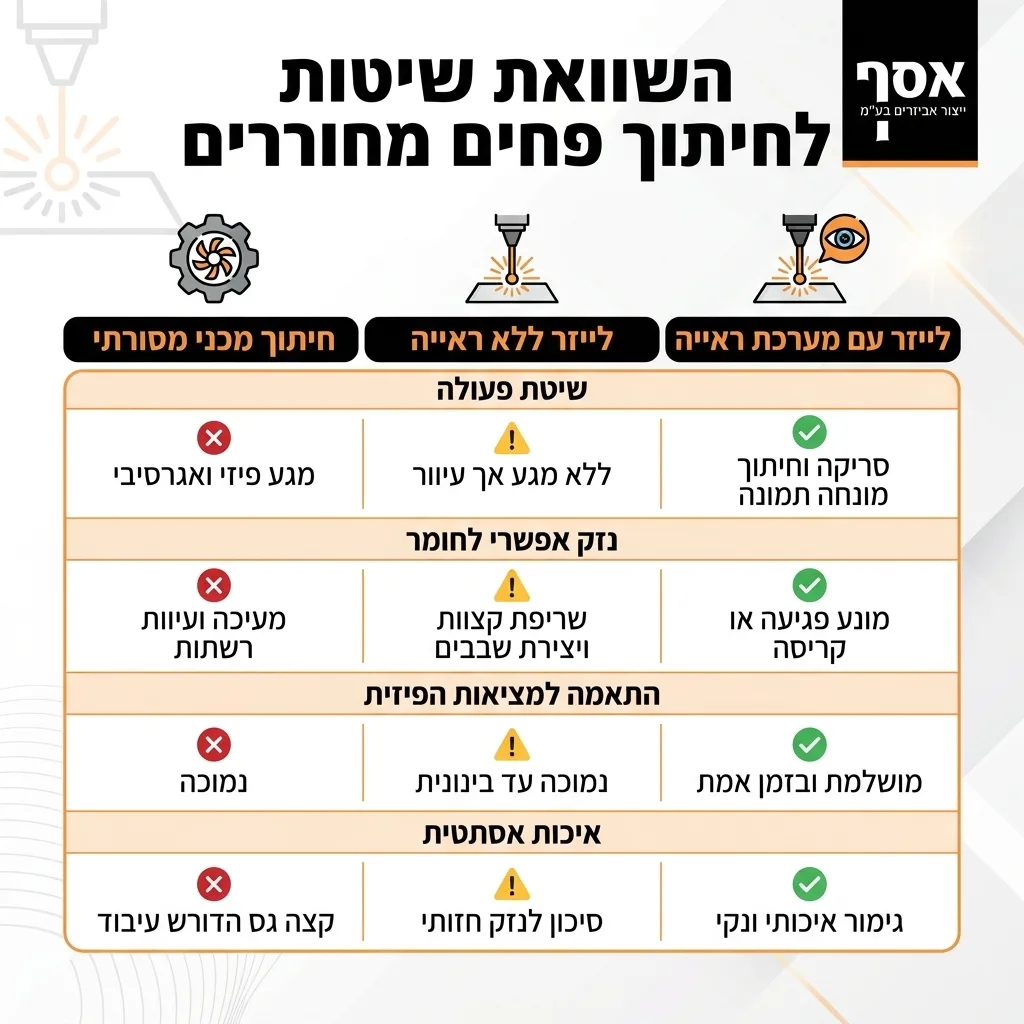

| פרמטר השוואה | חיתוך לייזר ללא Vision | חיתוך לייזר עם מערכת Vision |
|---|---|---|
| זמן הכנה וסטאפ | ארוך (דורש יישור ידני קפדני) | קצר מאוד (יישור אוטומטי) |
| התמודדות עם חומר מעוות | גרוע (החיתוך יסטה מהתבנית) | מצוין (פיצוי וירטואלי בזמן אמת) |
| ניצול שאריות חומר | נמוך (קשה למקם חלקים) | גבוה מאוד (סריקת שטחים פנויים) |
| פחת בייצור | בינוני – גבוה | כמעט אפסי |
מניעת אזור מושפע חום (HAZ) בסמוך לחורים
כאשר חותכים קרוב מאוד לחור קיים, החום של הלייזר עלול להצטבר ולגרום לעיוות מקומי. התופעה הזו מוכרת כ-HAZ. לקריאה מורחבת על התופעה ראו אזור מושפע חום (HAZ) בחיתוך לייזר: השפעות ודרכי צמצום.
מערכת ה-Vision מאפשרת להגדיר מרחק ביטחון קבוע מכל חור קיים. התוכנה תשרטט את נתיב החיתוך כך שיישמר תמיד במרכז הגיאומטרי שבין החורים, ובכך תפזר את החום באופן שווה ותמנע עיוותים תרמיים של קצוות הרשת.
יישומים ותעשיות נפוצות
הצורך בחיתוך מדויק של פחים מחוררים קיים במגוון רחב של תעשיות. טכנולוגיה זו מאפשרת לנו לספק שירותי חיתוך פחים לפי מידה ברמות מורכבות שבעבר היו בלתי אפשריות לביצוע.
תעשיית הביטחון והרכב

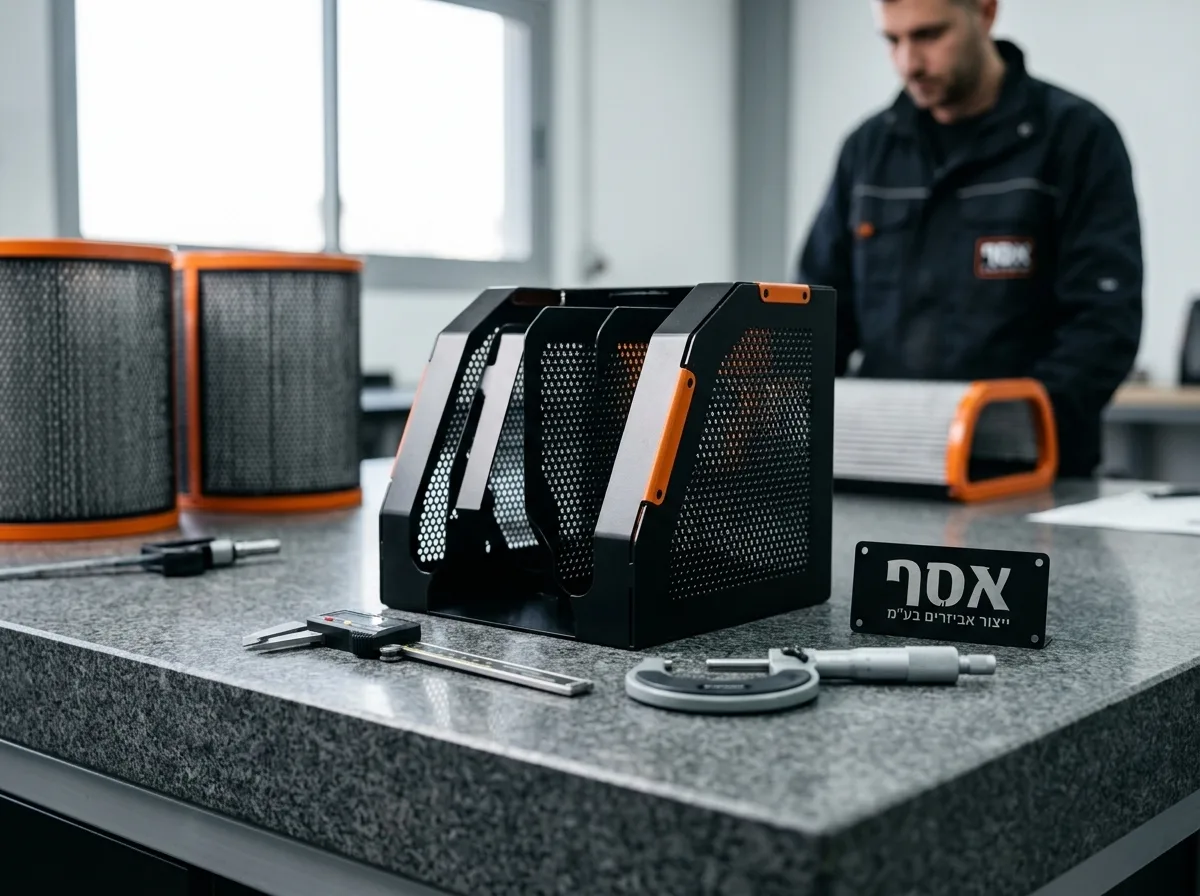

בייצור מרכיבים ביטחוניים וחלקי רכב, יש דרישה מתמדת להפחתת משקל מבלי לפגוע בחוזק המבני. פחים מחוררים משמשים ליצירת מגנים, כיסויים למנועים ומסנני אוויר תעשייתיים.
מערכות Vision מבטיחות שהמכסים הללו ייחתכו בדיוק במידות הנדרשות כדי להשתלב בהרכבה הסופית, ללא קצוות חדים העלולים לפגוע בצמת חשמל או לפצוע את המרכיבים. דוגמה לכך ניתן לראות במקרה בוחן: ייצור מעטפת למכונה תעשייתית מורכבת.
אדריכלות, עיצוב וסינון
באדריכלות מודרנית, פחים מחוררים משמשים לחיפוי מבנים, יצירת הצללות ומחיצות דקורטיביות. האסתטיקה כאן היא המלך.
כל חיתוך חייב להיות סימטרי ולהשתלב בשלמות עם דפוס החורים הקיים. כמו כן, בתעשיית הסינון (פילטרים למים, שמן וגז), נדרש חיתוך רשתות עדינות מנירוסטה. כל טעות בחיתוך עלולה לפגוע ביכולת הסינון של הרשת.
- ✓ חיפויים אדריכליים: חיתוך סימטרי שומר על מראה עיצובי מושלם.
- ✓ רכיבים אלקטרוניים: ייצור מארזים מאווררים בדיוק פנים-מילימטרי.
- ✓ תעופה וחלל: פנלים מחוררים קלי משקל החתוכים במידות מדויקות להרכבה מהירה.
- ✓ פילטרים ומסננים: שמירה על שלמות רשת הסינון לאורך כל שפת החיתוך.
בטיחות ורגולציה בחיתוך לייזר
עבודה עם טכנולוגיית לייזר, מתקדמת ככל שתהיה, מחייבת הקפדה יתרה על כללי בטיחות. המצלמות והאוטומציה אינן מחליפות את האחריות לבטיחות העובדים.
קרן הלייזר עצמה מסוכנת מאוד. היא בעלת אנרגיה גבוהה ועלולה לגרום לעיוורון ולכוויות קשות בעור. לכן, מכונות אלו מצוידות במארזים סגורים ובמנגנוני נעילה (Interlocks) העוצרים את המכונה מיד עם פתיחת דלת ההזנה.
אזהרת בטיחות חמורה
תהליך החיתוך בלייזר יוצר חום רב ועלול לשחרר אדים וגזים רעילים לסביבה, במיוחד בעת חיתוך חומרים מצופים או מתכות מסוימות. חובה להפעיל מערכת שאיבה וסינון אוויר חזקה לאורך כל זמן החיתוך. כמו כן, קיים סיכון ממשי להצתה של חומרים דליקים בסביבת העבודה, ויש להקפיד על הימצאות ציוד כיבוי זמין. בשום מקרה אין לעקוף את מנגנוני הבטיחות של המכונה.
מפעילי המכונה חייבים לעבור הכשרה מקיפה, לא רק בתפעול תוכנת ה-Vision, אלא גם בהתמודדות עם מצבי חירום. השגחת המפעיל עדיין נדרשת, גם כשהמכונה פועלת באוטומציה מלאה.
העתיד: בינה מלאכותית ולולאה סגורה
נכון לשנת 2026, מערכות ה-Vision אינן רק סורקות את החומר לפני החיתוך. הן משולבות עם בינה מלאכותית כדי ליצור מערכת של "לולאה סגורה" (Closed Loop).
משמעות הדבר היא שהמצלמה ממשיכה לעקוב אחר תהליך החיתוך תוך כדי ביצועו. אם היא מזהה שהפח מתחיל להתחמם ולהתעוות בזמן אמת, היא מעדכנת את בקרת המכונה, אשר מתקנת את מסלול החיתוך על המילימטר כדי לפצות על התזוזה החדשה.
אצלנו, באסף ייצור אביזרים, אנו מבינים את המשמעות של השקעה בטכנולוגיות המתקדמות ביותר. זה מה שמאפשר לנו לספק לחברות ביטחוניות ואחרות את הדיוק המקסימלי שהן דורשות, בזמני אספקה מהירים ובאיכות ללא פשרות.
בין אם מדובר בחיתוך פחים פשוט או בפרויקטים מורכבים הדורשים התאמה חכמה של תבניות מחוררות, השילוב של ניסיון אנושי וראייה ממוחשבת הוא הנוסחה המנצחת לייצור איכותי כחול-לבן.
המלצת המומחה: אסף ייצור אביזרים בע"מ
"במהלך השנים ראינו לא מעט לקוחות שהגיעו אלינו לאחר שקיבלו רשתות או פחים מחוררים שנחתכו בצורה רשלנית, עם קצוות חדים והרס של דפוס החורים. מהניסיון שלי, הניסיון לחסוך ולחתוך פחים כאלו ללא מערכת Vision מתקדמת עולה ביוקר – בפחת חומר, בזמן עבודה כפול, ובמוצר סופי שלא מתאים להרכבה.
טכנולוגיית הראייה הממוחשבת היא לא מותרות, אלא כלי חובה למי שרוצה לספק, או לקבל, מוצר ברמה של תעשייה ביטחונית. ההשקעה בדיוק בשלב החיתוך חוסכת כאבי ראש אדירים בשלבי הכיפוף וההרכבה שמגיעים לאחר מכן."
שאלות נפוצות
כיצד מערכת ראייה מזהה את התבנית של הרשת או הפח המחורר לפני החיתוך?
המערכת משתמשת במצלמה תעשייתית ברזולוציה גבוהה יחד עם תאורה מיוחדת כדי לסרוק את פני החומר. תוכנת עיבוד התמונה מנתחת את הניגודיות בין פני הפח המוארים לבין החורים החשוכים, וכך היא ממפה במדויק את הקונטור (קווי המתאר) של החורים ומשווה אותם לקובץ התכנון (CAD) המקורי.
מהם היתרונות המרכזיים של שימוש במערכת ראייה לחיתוך לייזר בהשוואה לשיטות מסורתיות?
היתרונות המרכזיים הם יישור אוטומטי מהיר שחוסך זמן כיוון ידני, יכולת לפצות על עיוותים בחומר הגלם, ניצול מקסימלי של שאריות חומר (הפחתת פחת), וכמובן – דיוק מושלם שמונע פגיעה בחורים קיימים ומשאיר קצה חיתוך נקי וחלק.
באיזו רמת דיוק ניתן לחתוך באמצעות מערכת לייזר המצוידת במצלמה?
מערכות מתקדמות מודרניות, במיוחד בשנת 2026, מסוגלות להגיע לרמות דיוק מיקרוניות (פחות מ-10 מיקרומטר ביישומי מיקום), וזאת מבלי לפגוע במהירות החיתוך. המשמעות היא סטייה אפסית מהשרטוט המתוכנן.
כיצד המערכת מתמודדת עם עיוותים, מתיחות או חוסר אחידות בחומר?
במקום להתייחס לפח כאל גוף קשיח ומושלם, המערכת מבצעת התאמה מקומית (Local Compensation). היא סורקת נקודות שונות, מזהה היכן החומר נמתח או התעוות במילימטרים ספורים, ומעוותת את נתיב החיתוך הווירטואלי כך שיתאים בדיוק למציאות הפיזית של הפח המונח מולה.
האם טכנולוגיית הראייה מגבילה את סוגי החומרים או עובי הרשתות שניתן לחתוך?
הראייה הממוחשבת עצמה אינה מגבילה את עובי או סוג החומר. המגבלה תלויה אך ורק בעוצמת הלייזר (ההספק שלו) ובסוגו. ניתן להשתמש במערכת ה-Vision על פלדה, נירוסטה, אלומיניום וחומרים אחרים, בעוביים משתנים המותאמים ליכולת המכונה.
מהי העלות-תועלת של השקעה במערכת חיתוך לייזר עם ראייה ממוחשבת לעסק קטן או בינוני?
אמנם ההשקעה הראשונית גבוהה יותר ממכונה רגילה, אך העלות-תועלת מתבטאת במהירות ההחזר (ROI). החיסכון הדרמטי בזמן הכנה (Setup), צמצום דרסטי של פסולת ופחת חומר, והיכולת לקחת פרויקטים מורכבים ויקרים יותר, הופכים את ההשקעה למשתלמת מאוד עבור מפעלי ייצור.
אילו תעשיות מפיקות את התועלת הרבה ביותר מחיתוך רשתות ופחים מחוררים בלייזר עם מערכות ראייה?
התעשיות הנהנות ביותר הן התעשייה הביטחונית (למארזים וכיסויים מדויקים), תעשיית הרכב והתחבורה (להפחתת משקל ואוורור), אדריכלות ועיצוב פנים (לחיפויים אסתטיים סימטריים), ותעשיית המסננים (פילטרים למים, שמן וגז).
לסיכום
חיתוך רשתות ופחים מחוררים הפך ממשימה קשה ולא צפויה לתהליך מהיר, מדויק ונקי בזכות שילוב מערכות ה-Vision במכונות הלייזר. המצלמות החכמות מונעות פחת מיותר, מתקנות עיוותים בזמן אמת, ומאפשרות יצירת מוצרים מושלמים שעומדים בסטנדרטים הקפדניים ביותר.
אצלנו באסף ייצור אביזרים בע"מ, כמפעל המהווה One-Stop-Shop הנדסי, אנו רותמים את הטכנולוגיות המתקדמות ביותר כדי להעניק פתרונות מדויקים לתעשייה הביטחונית ולמגוון תעשיות נוספות. אנו מזמינים אתכם להיעזר במומחיות שלנו בייצור מהיר ואיכותי כחול-לבן.
