נקודות חשובות מהמאמר
סימון וחריטה בלייזר כחלק מתהליך החיתוך מעניקים יתרון משמעותי בפס הייצור:
כאשר מייצרים חלקי מתכת מורכבים, השאיפה היא תמיד לחסוך בזמן, לייעל תהליכים ולשמור על רמת דיוק מושלמת. אם בעבר היינו צריכים לחתוך את הפח במכונה אחת, ולאחר מכן להעביר אותו לתחנה שנייה כדי להוסיף לוגו, מק"ט או סימון כיפוף – היום התמונה שונה לגמרי.
שילוב של סימון וחריטה בלייזר (Etching) יחד עם פעולת החיתוך עצמה, משנה את כללי המשחק. הטכנולוגיה של היום מאפשרת לבצע את שתי הפעולות בתהליך אחד רציף, מבלי להזיז את החומר ממקומו.
במאמר הזה נסביר בשפה פשוטה איך התהליך עובד, מה ההבדל בין חריטה לסימון, ולמה השילוב הזה קריטי ליצירת עקיבות (Traceability) בפרויקטים תעשייתיים וביטחוניים.
כאשר אנחנו עובדים על פרויקט תעשייתי, כל שלב בייצור עולה כסף ולוקח זמן. בעזרת תוכנות מתקדמות, מכונות הלייזר המודרניות יודעות להבדיל בין קווים שמיועדים לחיתוך מלא, לבין קווים שמיועדים רק לסימון פני השטח.
זה אומר שאנחנו יכולים להזין למערכת שרטוט שכולל גם את קווי המתאר של החלק, וגם את מספרי המק"ט או הלוגו. המכונה פשוט תשנה את עוצמת הלייזר ואת מהירות התנועה שלה בהתאם לפעולה הנדרשת.
מה ההבדל בין חיתוך, חריטה (Engraving) וסימון (Marking)?
כדי להבין את התהליך, חשוב לעשות סדר במושגים. למרות שלפעמים אנשים משתמשים בהם כמילים נרדפות, מדובר בפעולות שונות לחלוטין שהמכונה מבצעת.
חיתוך בלייזר: קרן הלייזר פועלת בעוצמה מקסימלית וחודרת את כל עובי החומר עד להפרדתו. תהליך חיתוך פח כזה נותן לנו את הצורה הסופית של החלק.
חריטה בלייזר (Engraving): כאן הלייזר מקלף או מאדה שכבה דקה מהחומר. התוצאה היא שקע מורגש שניתן למשש באצבע. חריטה דורשת יותר אנרגיה מסימון, והיא עמידה מאוד לאורך זמן.

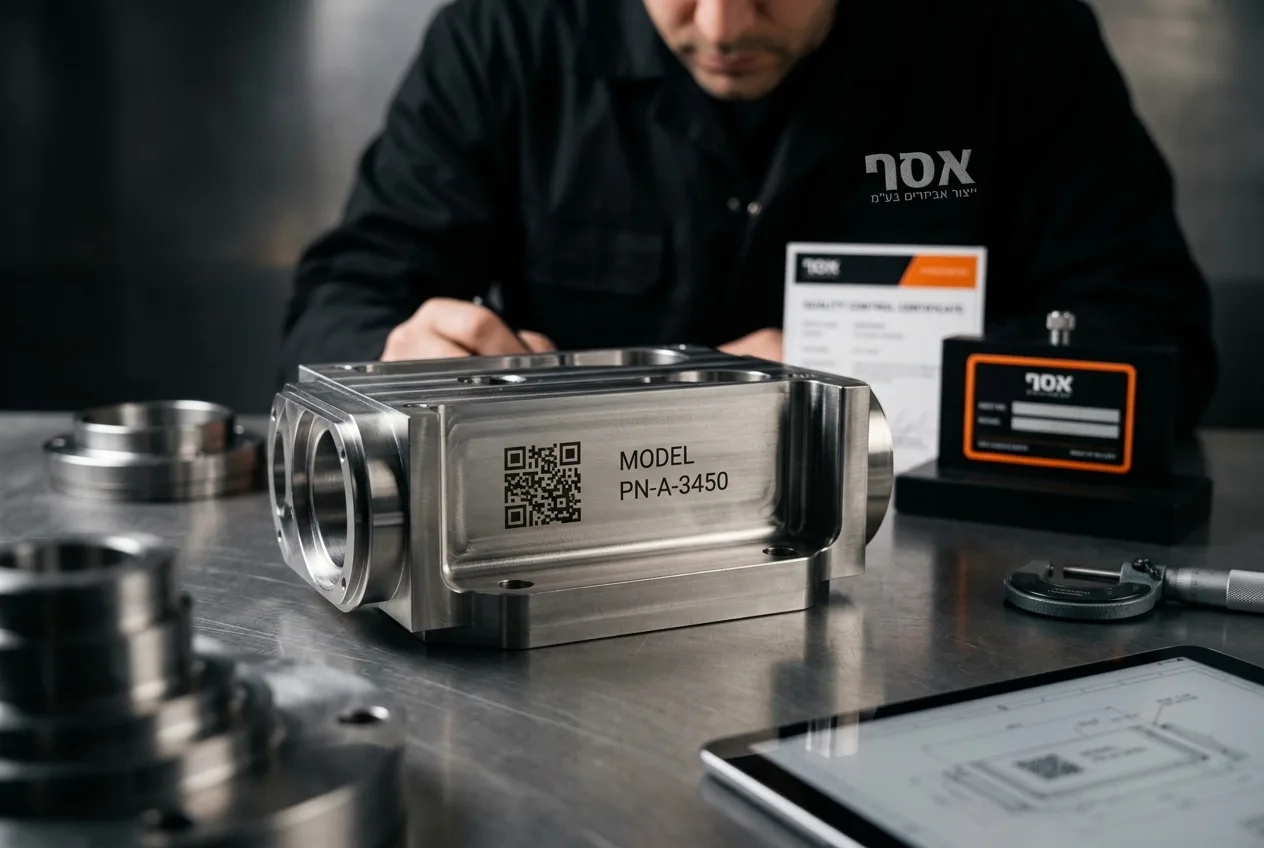

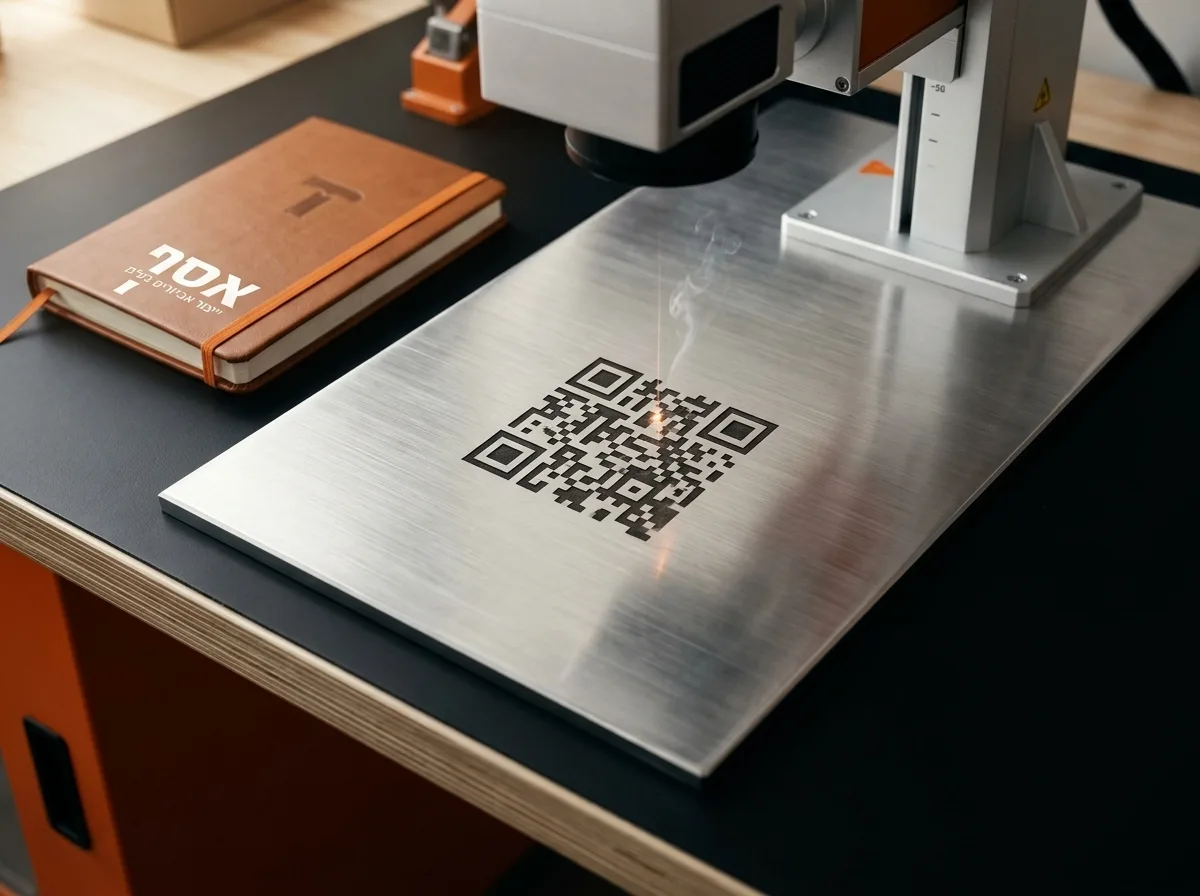

סימון (Etching / Marking): בפעולה זו הלייזר לא באמת מסיר חומר מהותי, אלא יוצר תגובה תרמית שמשנה את הצבע של פני השטח (למשל, הופכת נירוסטה לשחורה באזור הספציפי). זהו תהליך מהיר מאוד, מושלם עבור קודי QR וברקודים.
למה חשוב לשלב את הפעולות יחד?
היתרון הגדול ביותר של השילוב הוא המהירות. כאשר אנחנו מבצעים חיתוך פחים לפי מידה, הוספת תחנת עבודה נפרדת לסימון מאריכה את זמני האספקה ומייקרת את המוצר.
בנוסף לחיסכון, שילוב הפעולות מבטיח שאין סטיות. החלק נשאר מקובע במקומו, ולכן הסימון יהיה מדויק ב-100% ביחס לקווי החיתוך. זה קריטי במיוחד כשאנחנו צורבים קווי כיפוף על הפח.
סימון קווי כיפוף מקל מאוד על מפעילי המכונות בשלב הבא של כיפוף פחים. הם לא צריכים למדוד הכל מאפס, אלא רואים בדיוק היכן למקם את החלק, מה שמונע טעויות וחומר גלם שנזרק לפח.
מדריך בחירה: הקריטריונים המרכזיים לשילוב תהליכים
כדי להבטיח שהמוצר שלכם ייצא מושלם בשנת 2026, חשוב לבחור את תהליך הסימון והחיתוך הנכון. הנה הקריטריונים המובילים שצריך לקחת בחשבון כשאתם מאפיינים את המוצר:
קריטריון 1: סוג חומר הגלם
לא כל לייזר מתאים לכל חומר. עבור מתכות קשות כמו פלדה, אלומיניום ונירוסטה, משתמשים במכונות לייזר מסוג Fiber (סיב אופטי) שמגיעות ליעילות המרה אנרגטית גבוהה.
לעומת זאת, עבור חומרים אורגניים כמו עץ, אקריליק או פלסטיק, נעשה שימוש בלייזר מסוג CO2. בחירה שגויה של סוג הלייזר תוביל לסימון חלש או לשריפה של החומר. לעתים, עבור עבודות מורכבות, נשתלב גם תהליכי עיבוד שבבי להשלמת המשימה.
קריטריון 2: מטרת הסימון והעקיבות
חשבו מה תפקיד הסימון שלכם. אם המטרה היא עקיבות וזיהוי (Traceability) לאורך שנים בתנאי שטח קשים (כמו בתעשייה הביטחונית), מומלץ לבקש חריטה עמוקה יותר שלא תישחק.
אם המטרה היא הוספת ברקוד קריא לסורק פשוט במחסן ללא תנאי קיצון, סימון עילי על ידי שינוי צבע יהיה מספק, מהיר וזול הרבה יותר.
קריטריון 3: השתלבות בתהליכי המשך
אם החלק שלכם עתיד לעבור צביעה או ציפוי אחרי החיתוך, סימון שטחי עלול להיעלם מתחת לצבע. במקרים כאלה, חובה לבצע חריטה (Engraving) מספיק עמוקה כדי שהיא תבלוט גם אחרי הציפוי.
כדאי תמיד להתייעץ איתנו לפני שמחליטים על עומק החריטה. כדי לתכנן את הקבצים כראוי למהנדסים שלנו, אנו ממליצים לקרוא את המדריך שלנו בנושא קבצי DXF ו-DWG לחיתוך לייזר: המדריך למתכנן למניעת טעויות.
צ'קליסט: מה חשוב לבדוק לפני אישור ייצור?
לפני שאתם שולחים קבצים לייצור, עברו על הרשימה הבאה כדי לוודא שתקבלו בדיוק את מה שהזמנתם. תכנון נכון ימנע הפתעות בהמשך הדרך.
צ'קליסט לתכנון סימון וחיתוך משולב:
בטיחות מעל הכל: עבודה נכונה עם קרן לייזר
עבודה עם לייזר תעשייתי אינה משחק. קרני לייזר, במיוחד מלייזר סיב (Fiber), יכולות להיות מסוכנות מאוד ולגרום לנזק בלתי הפיך לראייה או לכוויות חמורות בעור אם לא פועלים נכון.
בישראל, העבודה עם לייזרים מחייבת עמידה בתקנות מחמירות ובתקן הישראלי ת"י 60825. מכונות לייזר תעשייתיות מסווגות לרוב כרמת סיכון 4 (Class 4), שהיא הרמה המסוכנת ביותר הדורשת הגנה מקסימלית.

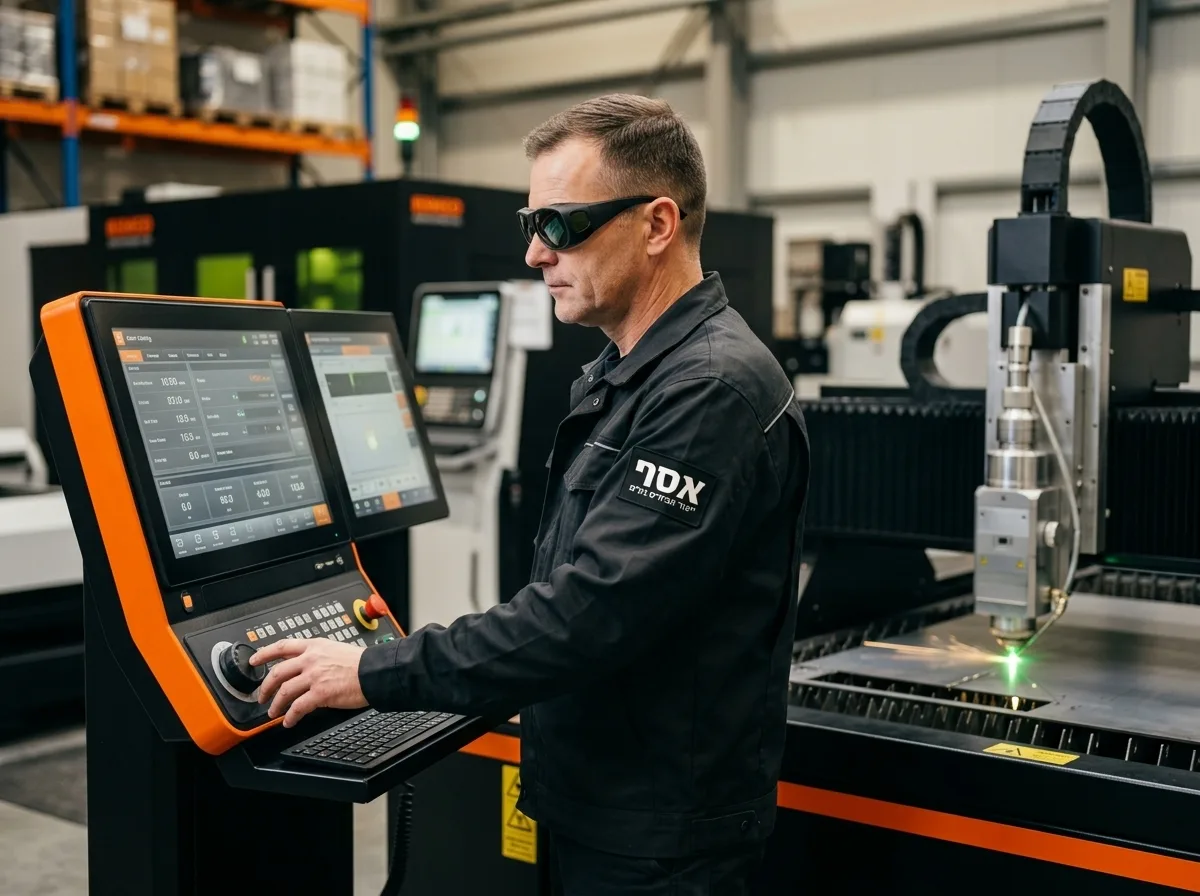

לכן, במפעל מקצועי, המפעילים חייבים לחבוש משקפי מגן תואמים לאורך הגל של המכונה. בנוסף, חובה לוודא שהחומר הנחתך אינו משחרר גזים רעילים. לשם השוואה, שיטות עבודה ישנות כמו ניקוב אולי רועשות יותר, אך אינן פולטות קרינה כלל.
למידע נוסף על הטכנולוגיה הכללית, ניתן לקרוא על חיתוך בלייזר באתר ויקיפדיה, או לעיין בהנחיות המוסד לבטיחות ולגיהות בישראל.
המלצת המומחה: אסף ייצור אביזרים בע"מ
"כשאנחנו מייצרים חלקים עבור התעשייה הביטחונית, אין מקום לטעויות או לחוסר עקיבות. ההמלצה שלי לכל יזם ומתכנן היא תמיד להכניס את כל דרישות הסימון – מק"ט, מהדורת ייצור וקווי סנטר לכיפוף – לתוך קובץ ה-DXF המקורי. בחברת אסף ייצור אביזרים אנו דואגים לתרגם את התכנון הזה לפעולה אחת רציפה.
זה לא רק חוסך כסף, אלא מבטיח שכל חלק שיורד מפס הייצור יהיה זהה לקודמו ומוכן מידית להרכבה או לכיפוף."
שאלות נפוצות
מה ההבדל בין סימון, חריטה וחיתוך בלייזר?
חיתוך בלייזר חודר את כל עובי החומר כדי להפריד אותו לצורה המבוקשת. חריטה (Engraving) מסירה חלק מהחומר ויוצרת שקע מורגש למגע. סימון (Marking) רק משנה את הצבע החיצוני של פני השטח מבלי להסיר חומר, והוא תהליך מהיר ועדין יותר.
על אילו חומרים ניתן לבצע סימון וחריטה בלייזר?
התהליך מתאים למגוון עצום של חומרים. באמצעות לייזר סיב (Fiber) ניתן לסמן מתכות כמו פלדה, נירוסטה, אלומיניום ופליז. באמצעות לייזר CO2 ניתן לחרוט על עץ, פרספקס (אקריליק), עור, נייר, זכוכית ופלסטיק.
כיצד עובד תהליך הסימון והחריטה בלייזר?
המכונה פולטת קרן אור ממוקדת וחזקה שמונחית על ידי מערכת מראות ועדשות (או כבל אופטי). המחשב שולט בתנועת הקרן, בעוצמה שלה ובמהירות. בעוצמה נמוכה הקרן מחממת את פני השטח ומשנה את צבעם, ובעוצמה גבוהה יותר היא פשוט מאדה את החומר.
האם ניתן לחרוט תמונות ועיצובים מורכבים בלייזר?
כן, בהחלט. מכונות הלייזר המודרניות יודעות לקרוא קבצים וקטוריים ואפילו תמונות רסטר (פיקסלים). הן מסוגלות לייצר עיצובים מורכבים מאוד, לוגואים עדינים, פונטים קטנים במיוחד וקודי QR ברמת דיוק של מיקרונים.
מה היתרונות של שימוש בלייזר לסימון וחריטה על פני שיטות אחרות?
היתרון המרכזי הוא שמדובר בתהליך ללא מגע (Non-contact). אין סכין או מקדח שנשחקים, אין לחץ פיזי שמעוות את החומר, ואין שימוש בדיו או כימיקלים דוהים. התוצאה מדויקת, נקייה, עמידה מאוד וניתנת לשכפול מושלם גם באלפי עותקים.
מהן העלויות הכרוכות בתהליך של חריטה בלייזר?
העלות משתנה ותלויה בסוג החומר, גודל הסימון ועומק החריטה. ככל שהחריטה עמוקה יותר היא דורשת יותר זמן מכונה ולכן עולה יותר. עם זאת, כאשר משלבים את הסימון באותו השלב של פעולת החיתוך, העלות השולית של הוספת הלוגו או המק"ט נמוכה מאוד עד אפסית.
האם תהליך החריטה בלייזר נחשב בטוח?
המכונות עצמן עומדות בתקנים מחמירים (כגון תקן 60825), אך קרן הלייזר עצמה מסוכנת מאוד. הפעלה בטוחה דורשת ציוד מגן אישי (משקפי מגן מיוחדים), עמדת עבודה מאווררת למניעת שאיפת אדים, ומפעיל מוסמך שיודע למנוע סכנת אש.
לסיכום

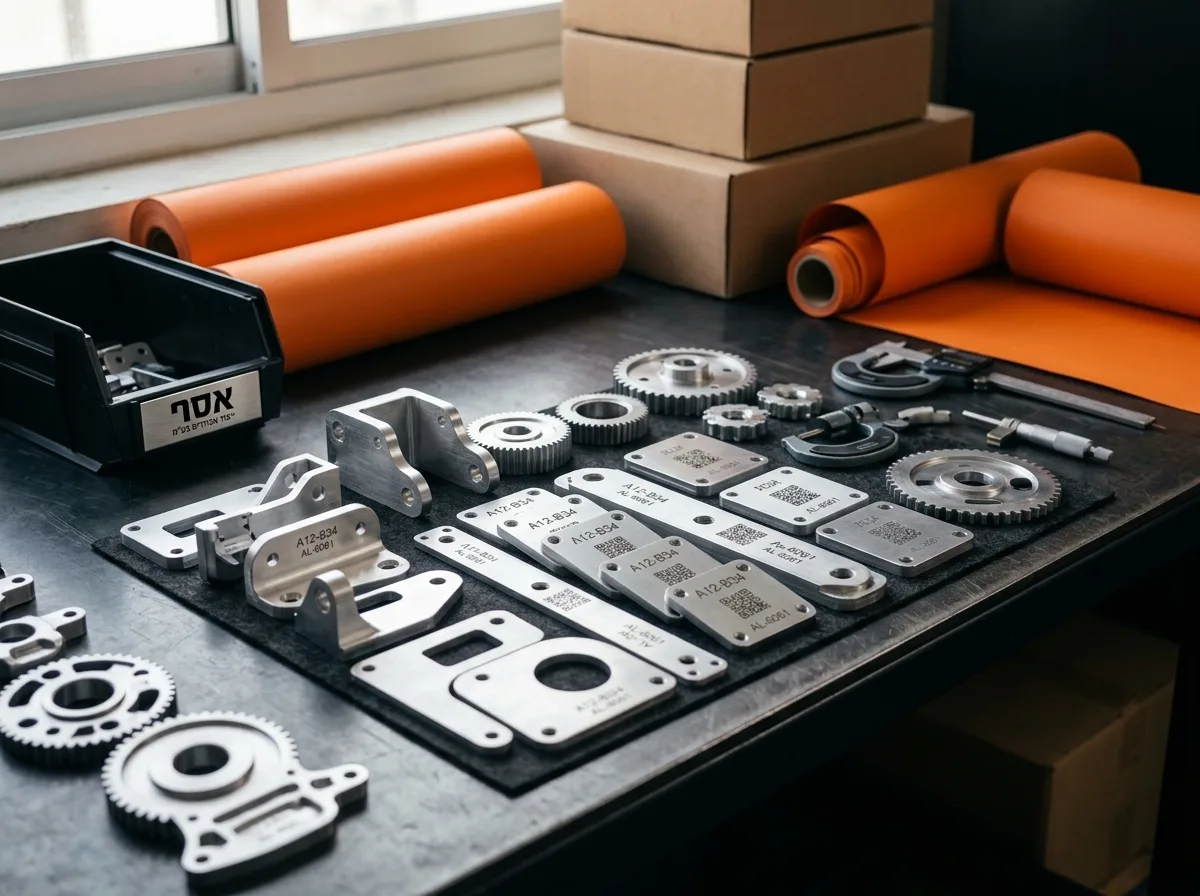

שילוב של סימון וחריטה יחד עם תהליך החיתוך הוא הדרך החכמה ביותר לייצר היום חלקי מתכת. זה מאפשר לכם לקבל חלקים מוכנים להרכבה, מסומנים במק"טים מדויקים או קווי כיפוף ברורים, מבלי לבזבז זמן יקר על מעבר בין תחנות במפעל.
הקפדה על שרטוט נכון, הפרדת שכבות בקבצים והבנת ההבדל בין חריטה עמוקה לסימון עילי, תבטיח שהמוצר שלכם ייצא באיכות הגבוהה ביותר וללא תקלות בדרך.
