מבלטי כיפוף מיוחדים (Special Tooling): פתרונות יצירתיים לבעיות סבוכות

מתי הכלים הסטנדרטיים פשוט לא מספיקים?

בתעשיית המתכת המודרנית דרישות הלקוחות הופכות למורכבות מיום ליום. ברוב הפרויקטים השוטפים, שימוש במנסרות וסכיני כיפוף רגילים נותן מענה מצוין לזוויות של תשעים מעלות או לכיפופים פשוטים. עם זאת, כאשר מהנדס מתכנן חלק שדורש מספר כיפופים קרובים מאוד זה לזה, או יצירת תבנית תלת מימדית מורכבת בחלק אחד של פח, הכלים הרגילים מתחילים להראות את מגבלותיהם. התנגשויות של הפח בכלי, עיוותים באזור הלחץ וקושי לשלוט בקפיציות החומר הופכים את המשימה לכמעט בלתי אפשרית.

כאן אנו מבינים את הצורך האמיתי בחשיבה מחוץ לקופסה. במקום לנסות להתאים את החלק למגבלות המכונה, אנו מתאימים את המכונה לחלק. פיתוח כלים ייעודיים דורש הבנה עמוקה של תכונות החומר והכרת תהליכי חיתוך וכיפוף פחים ברמה הגבוהה ביותר. כל מבלט מתוכנן בקפידה כדי לחלק את הלחץ בצורה שווה ולמנוע היסדקות של המתכת.

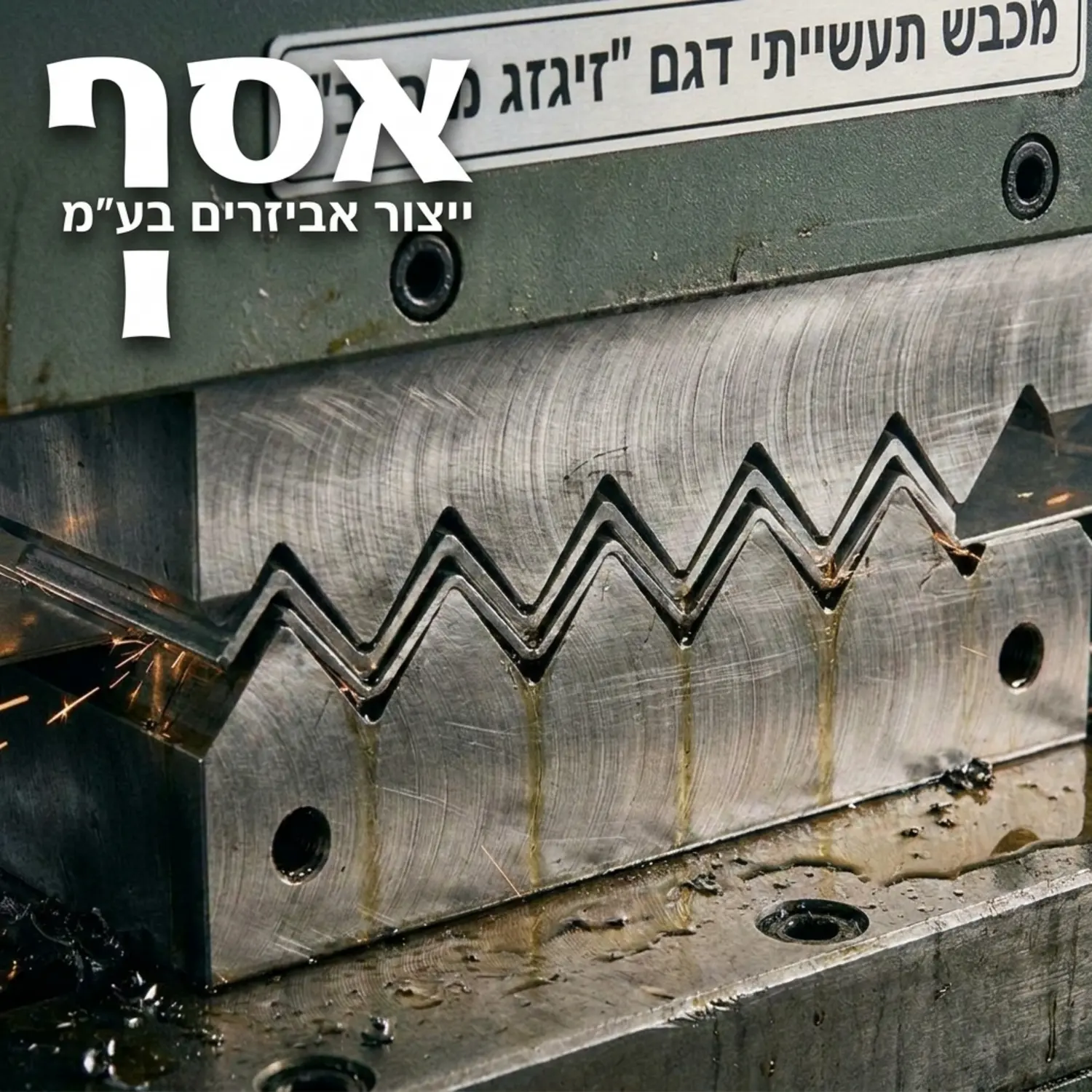

תכנון וייצור כלים ייעודיים לצורות לא סטנדרטיות

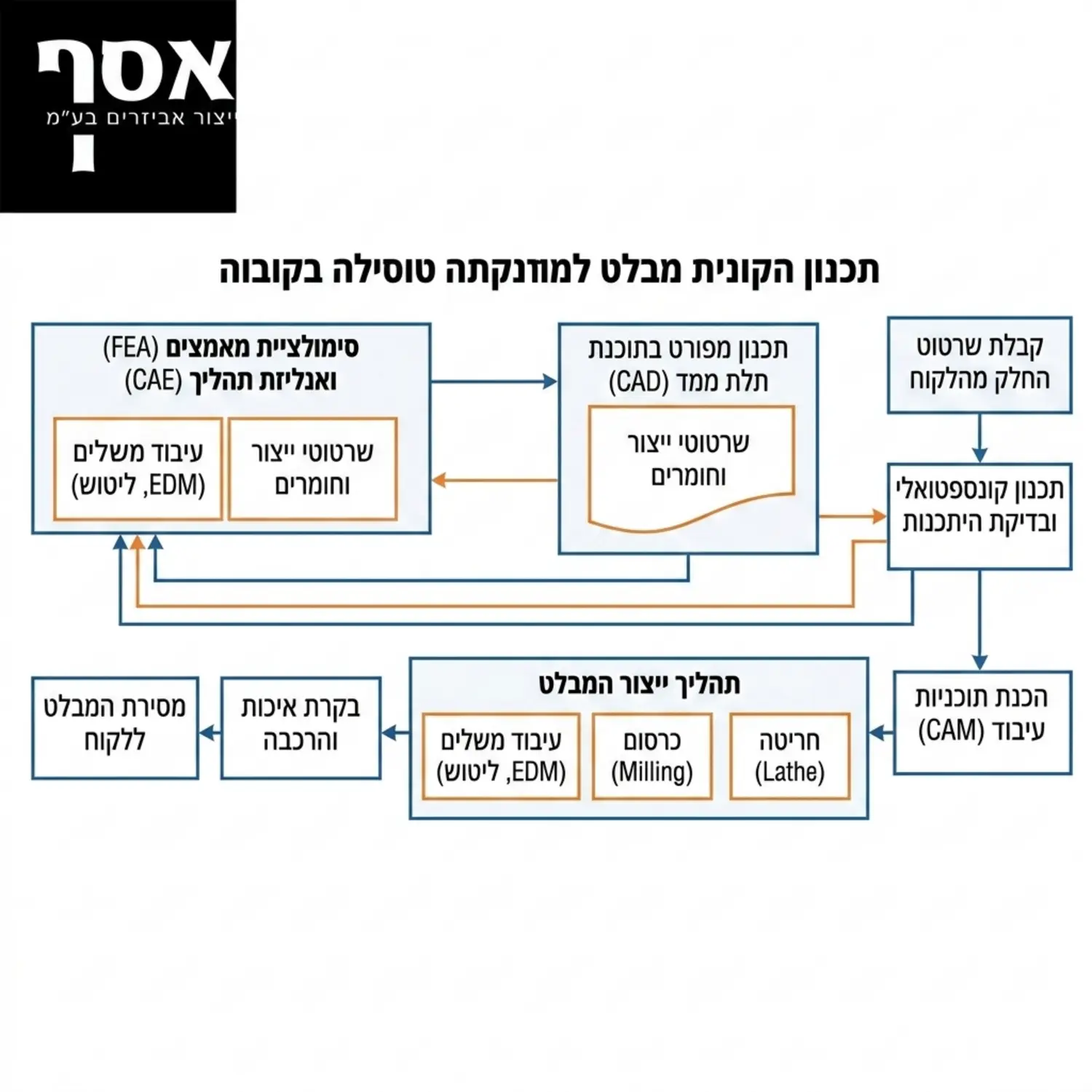

השלב הראשון ביצירת מבלטים מיוחדים מתחיל במחלקת ההנדסה. כל שרטוט נבדק בתוכנות סימולציה מתקדמות כדי לחזות כיצד המתכת תתנהג תחת לחץ. ישנם שלושה סוגים עיקריים של צורות לא סטנדרטיות שדורשות התייחסות מיוחדת וכלים ייעודיים.

יצירת אופסט (Offset) מדויק ומהיר

אופסט, או בעברית מדרגה, הוא מצב שבו אנו נדרשים ליצור שני כיפופים מנוגדים וקרובים מאוד זה לזה, כך שמישור אחד של הפח מקביל למישור השני אך בגובה שונה. ביצוע פעולה זו בשני שלבים נפרדים בעזרת כלים רגילים הוא תהליך איטי, יקר וחשוף לטעויות כיוון. חוסר דיוק קטן בשלב הראשון יוביל לסטייה משמעותית בשלב השני.

כלי אופסט ייעודי מעוצב כך שהוא מבצע את שני הכיפופים בלחיצה אחת בודדת של המכונה. תכנון הכלי לוקח בחשבון את תופעת החזרה האלסטית של החומר, הידועה גם כקפיציות. על פי עקרונות הפיזיקה של דפורמציה הנדסית, החומר שואף לחזור מעט למצבו הקודם לאחר שחרור הלחץ. המבלט המיוחד מתוכנן עם זווית כניסה עמוקה יותר ממידת המטרה, כך שכאשר הפח קופץ חזרה הוא נעצר בדיוק במידה הנדרשת.

עיצוב קרל (Curl) לקצוות בטוחים ואסתטיים

תכנון מוצרים בסביבה צרכנית או תעשייתית דורש לא פעם פתרונות בטיחות לקצוות חדים של פח גולמי. צורת הקרל היא למעשה סלסול קצה הפח כלפי פנים, היוצר צינור חלול בקצה. פעולה זו לא רק מעלימה את הקצה החד ומונעת פציעות, אלא גם מוסיפה קשיחות מבנית אדירה לחלק כולו.

ייצור מבלט ליצירת קרל הוא מלאכת מחשבת של הנדסת מכונות. התהליך מתחיל בכיפוף התחלתי של הקצה ולאחר מכן דחיפתו אל תוך שקע מעוגל במבלט, אשר מאלץ את המתכת להתגלגל על עצמה ללא שבירה של הסיבים. שימוש בחומרי סיכה מיוחדים ותכנון מדויק של רדיוס הכלי הם קריטיים להצלחת הפעולה.

שילוב צלעות חיזוק (Ribs) לפחים דקים

אחת הדרכים היעילות ביותר להפחית את משקל המוצר הסופי מבלי להתפשר על חוזקו היא שימוש בפח דק יותר בשילוב צלעות חיזוק. צלע חיזוק היא למעשה בליטה או שקע אורכי המוטבע לתוך הפח, ומונע ממנו להתכופף או לרטוט תחת עומס. פעולה זו נפוצה מאוד בתעשיית הרכב ובתעשיית המארזים האלקטרוניים.

כדי ליצור צלע חיזוק אנו משלבים טכניקות של כבישה יחד עם הכיפוף. המבלט חייב לאחוז היטב בחומר מסביב לאזור הצלע כדי למנוע משיכת חומר מיותרת שתגרום לעיוות כללי של הפלטה. הדיוק בייצור הכלים הללו במחלקת העיבוד השבבי שלנו מבטיח שהחלק יצא שטוח לחלוטין מצידיו, ועם חיזוק מקסימלי במרכזו.

העוצמה של מפעל מקצועי בייצור אביזרים

חברת אסף ייצור אביזרים בע"מ הוקמה בשנת אלף תשע מאות תשעים וארבע, ומאז אנו פועלים ללא הפסקה כדי לקדם את גבולות היכולת התעשייתית בישראל. המפעל שלנו, המשתרע על פני כארבעה עשר אלף מטרים מרובעים באזור התעשייה ירוחם, מכיל את כל הטכנולוגיות הנדרשות תחת קורת גג אחת.

היתרון העצום שלנו כקבלן מבצע וייצרן הוא היכולת שלנו ללוות את הלקוח החל משלב הרעיון. כאשר מגיע אלינו פרויקט מורכב, מחלקת הפיתוח שלנו מנתחת את האתגרים ומתכננת את מבלטי הכיפוף המיוחדים במקום. אין אנו תלויים בספקים חיצוניים לצורך ייצור הכלים, מה שמאפשר לנו גמישות מירבית, זמני תגובה מהירים ושליטה מוחלטת על איכות התוצר הסופי.

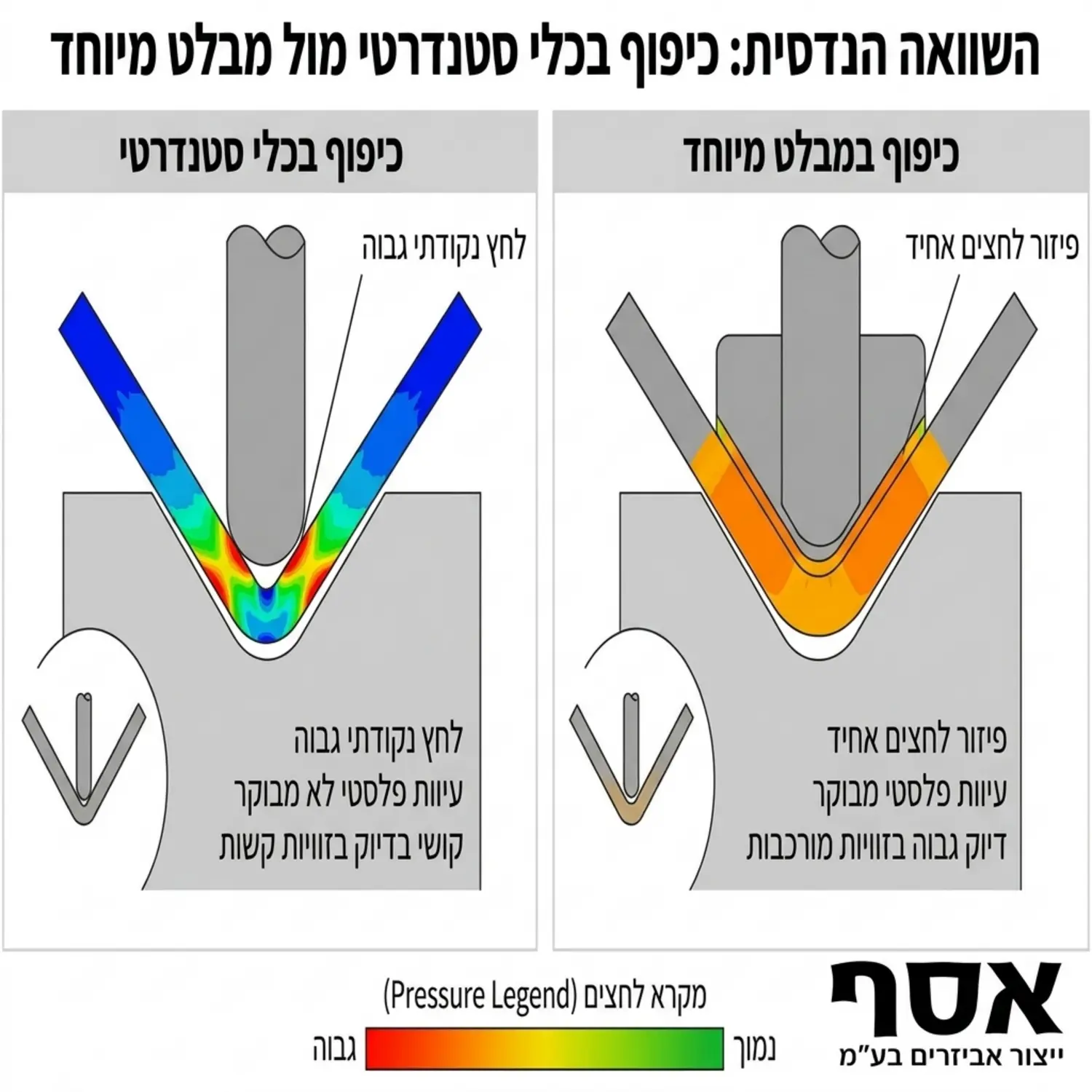

השוואה בין כלי כיפוף סטנדרטיים למבלטים מיוחדים

שילוב טכנולוגיות מתקדמות בתעשיות השונות

השימוש במבלטים מיוחדים אינו נחלתה של תעשייה אחת בלבד. אנו רואים דרישה הולכת וגוברת לפתרונות אלו במגוון רחב של מגזרים. פרויקטים עבור תעשייה אזרחית דורשים לעיתים קרובות אסתטיקה ברמה הגבוהה ביותר, בה כל זווית נראית לעין הלקוח הסופי. תכנון נכון של ציוד כיפוף מבטיח גימור מושלם ללא סימני לחיצה ושריטות על גבי החומר.

תחום הנדסת החומרים מתפתח ודורש מאיתנו לעבוד עם מתכות אקזוטיות וסגסוגות קשות במיוחד. לפי סטנדרטים בינלאומיים בתחום עיבוד פחים, העבודה עם פלדות בעלות חוזק מתיחה גבוה מחייבת בניית מבלטים בעלי עמידות לשחיקה, ולכן אנו מטפלים טרמית בכלים שלנו ומצפים אותם בחומרים מיוחדים המונעים הידבקות והצטברות של חלקיקי מתכת.

לסיכום התהליך, השקעה במבלטי כיפוף מיוחדים היא החלטה כלכלית והנדסית נבונה עבור פרויקטים סדרתיים וייצור חלקים מורכבים. הניסיון העשיר שלנו בתחום ייצור אביזרים מעניק ללקוחותינו שקט נפשי וידיעה כי גם האתגר המסובך ביותר יקבל פתרון אלגנטי, מדויק ואיכותי ברצפת הייצור שלנו בירוחם.
