שיטות בדיקת איכות לחלקים מכופפים: מד זווית וסריקה תלת מימדית

החשיבות העליונה של בקרת מידות בתעשיית המתכת

ענף המתכת מהווה את עמוד השדרה של התעשייה המודרנית. כאשר אנו עוסקים בתחום של ייצור חלקים לתעשיות השונות, החל מתעשיית המים והתשתיות ועד מערכות טכנולוגיות מתקדמות, הדיוק הוא לא רק המלצה אלא דרישת סף מוחלטת. תהליך הכיפוף של פחים הוא תהליך פיזיקלי מורכב המושפע מאינספור משתנים כגון עובי החומר, סוג הסגסוגת, כיוון הסיבים של הפח ואפילו טמפרטורת הסביבה. כל אלו משפיעים על התוצאה הסופית ועל מידת ההתאמה של החלק המוגמר לייעודו המקורי.

באסף ייצור אביזרים בע"מ אנו מבינים כי לקוחותינו סומכים עלינו שנספק מוצר מושלם. עם שטח פעילות של כארבעה עשר אלף מטרים מרובעים באזור התעשייה ירוחם וניסיון עשיר מאז שנת תשע עשרה תשעים וארבע, פיתחנו מתודולוגיות עבודה סדורות. אנו מיישמים תקנים קפדניים של מערכות הבטחת איכות כדי לוודא שכל פרויקט מנוהל ללא רבב. בהנהגתם של אסנת ואורן שץ, המפעל שלנו חרט על דגלו מצוינות טכנולוגית בלתי מתפשרת.

האתגרים המרכזיים בכיפוף מתכות

הקושי הגדול ביותר בתהליכי עיבוד פח הוא ההתמודדות עם התנהגות החומר תחת לחץ. תופעת החזרה הקפיצית היא אולי המוכרת ביותר בתחום. כאשר מכבש לוחץ על פח אלומיניום או נירוסטה כדי ליצור זווית מסוימת, החומר נוטה לקפוץ חזרה במידה מועטה לאחר שחרור הלחץ. חישוב שגוי של החזרה הקפיצית יוביל לחלק שאינו עומד במידות הנדרשות. בדיוק בשל כך נדרשות שיטות מדידה מגוונות ומדויקות לאורך כל שלבי העבודה.

שימוש במדי זווית דיגיטליים בקו הייצור

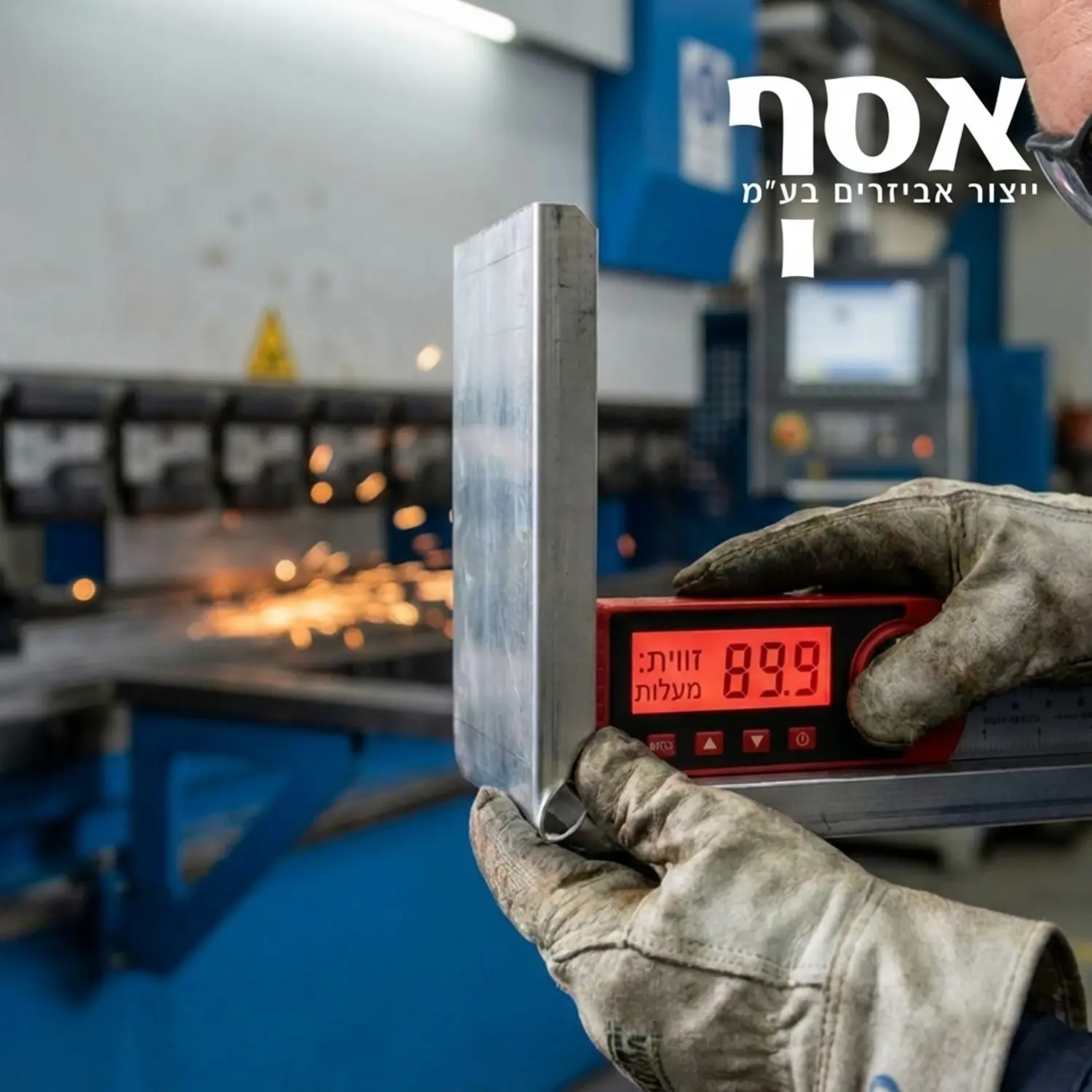

הכלי הבסיסי אך החיוני ביותר בארגז הכלים של בקרת האיכות הוא מד הזווית הדיגיטלי. בניגוד למדי הזווית המכניים של העבר שדרשו טביעת עין חדה וניסיון רב, הכלים הדיגיטליים מספקים קריאה חד משמעית ברמת דיוק של חלקיקי המעלה. כלי זה נמצא בשימוש יומיומי בתהליכי כיפוף פח ומאפשר למפעיל המכבש לבצע בדיקת תקינות ראשונית ומהירה מיד עם יצירת החלק הראשון בסדרה.

היתרון הגדול של מדי זווית דיגיטליים הוא הניידות שלהם והיכולת לכייל אותם בקלות אל מול משטחי ייחוס מאומתים. המפעיל לוקח את החלק שזה עתה כופף, מצמיד את זרועות המד אל הדפנות וקורא את התוצאה בזמן אמת. במידה ויש צורך בתיקון, ניתן לעדכן את תוכנת הפיקוד של המכבש עוד לפני שממשיכים בייצור המוני ובכך למנוע בזבוז של חומר גלם יקר וזמן עבודה.

שילוב המדידה במערך הייצור

כדי להבטיח אחידות, תהליך העבודה דורש ביצוע מדידה לא רק בתחילת הסדרה אלא גם באופן מדגמי לאורך כל המשמרת. שינויים מזעריים כגון התחממות השמן ההידראולי במכבש או שחיקה של כלי העבודה עשויים להשפיע על התוצאה. על ידי בדיקות תכופות באמצעות מד הזווית הדיגיטלי אנו מבטיחים כי החלק הראשון והחלק האלף בסדרה יהיו זהים לחלוטין.

שבלונות בדיקה לייעול תהליכים

כאשר מדובר בייצור של סדרות ארוכות במיוחד, כמו חלקים המיועדים עבור תעשיית אנרגיה סולרית שם נדרשים אלפי פריטים זהים עבור קונסטרוקציות, מדידה פרטנית של כל זווית הופכת לבלתי מעשית מבחינת זמנים. הפתרון היעיל ביותר למצבים אלו הוא שימוש בשבלונות ייעודיות המכונות גו נו גו. שיטה זו מבוססת על יצירת תבנית פיזית מדויקת להפליא שתוכננה מראש בהתאם לשרטוט הלקוח ולטולרנסים המותרים.

הקונספט פשוט אך גאוני. השבלונה מתוכננת כך שהיא מכילה את הגבולות המקסימליים והמינימליים המותרים. העובד בקו הייצור מניח את החלק המכופף בתוך השבלונה. אם החלק מתיישב בצורה חלקה בתוך תושבת הגו הוא עובר את השלב הראשון. לאחר מכן מנסים להכניס אותו לתושבת הנו גו ואם הוא אינו נכנס משמעות הדבר היא שהחלק לא חורג מהמידות המותרות והוא תקין לחלוטין. במידה והחלק נכנס לחלק הפסול או לא מתיישב בחלק התקין הוא נפסל מיידית.

היתרונות של שיטת השבלונות

• מהירות בדיקה: הבדיקה אורכת שניות ספורות ואינה דורשת קריאת נתונים מספריים.
• מניעת טעויות אנוש: הבדיקה בינארית לחלוטין ואין מקום לפרשנות של המודד.
• התאמה לסביבת ייצור עמוסה: שבלונות מתכת הן עמידות מאוד ויכולות לספוג עבודה אינטנסיבית בקווי ייצור קשוחים.

מהפכת המדידה באמצעות זרועות וסריקה תלת מימדית

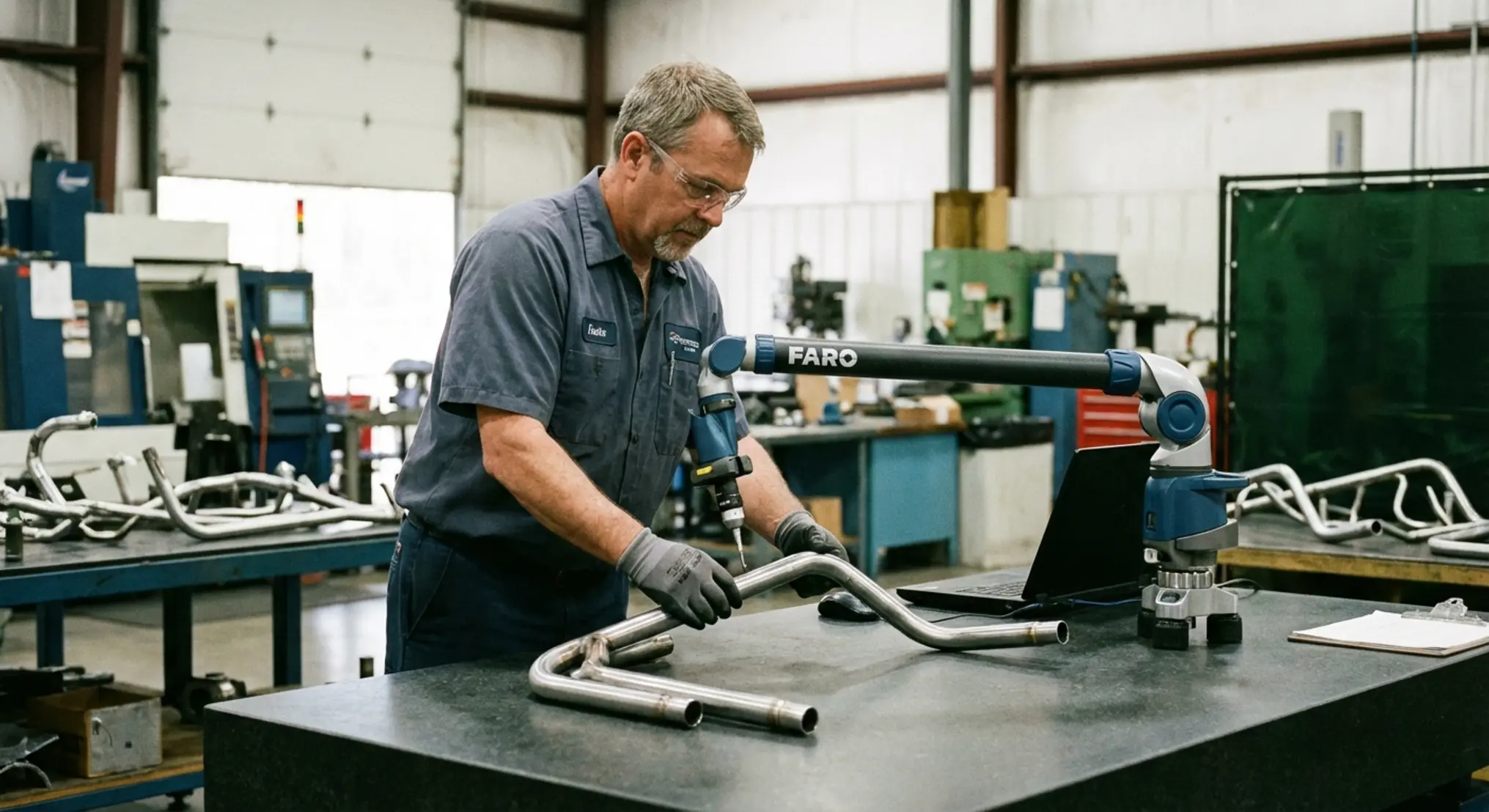

עם התקדמות הטכנולוגיה והדרישה לייצור חלקים בעלי גאומטריות מורכבות במיוחד, התעורר הצורך במערכות מדידה מתקדמות יותר. רכיבים תעופתיים, ציוד רפואי או תתי הרכבות מורכבות דורשים אימות מרחבי של כל החלק ולא רק של זווית בודדת. הפתרון המוביל כיום הוא שימוש במערכות זרועות מדידה (CMM) וסורקי לייזר תלת מימדיים.

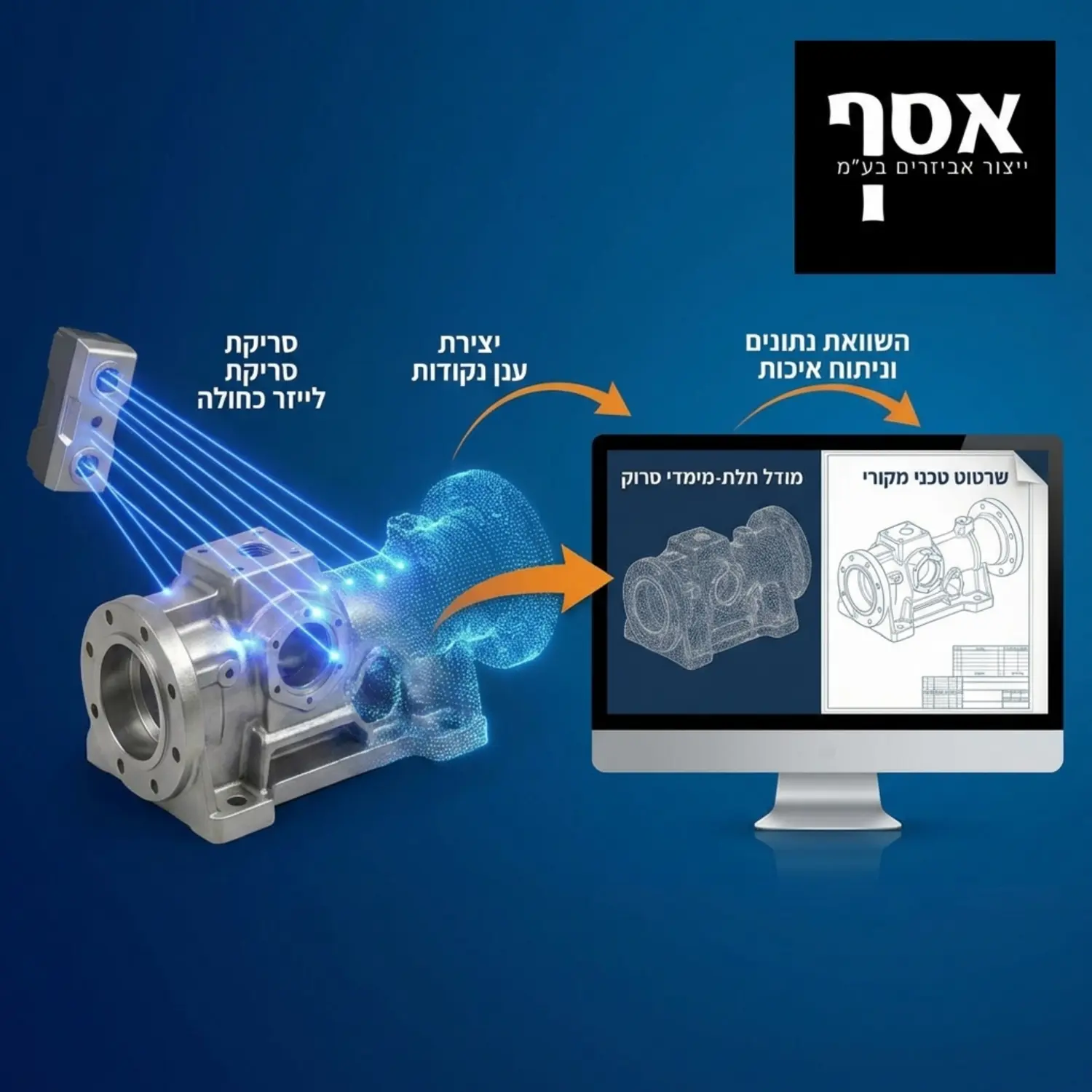

מערכות אלו עובדות על ידי דגימה של אלפי ולעיתים מיליוני נקודות ציון על פני השטח של הפריט המכופף. זרוע המדידה יכולה לפעול באמצעות מגע פיזי בעזרת קצה דוגם כדורי רגיש במיוחד או ללא מגע באמצעות סריקת לייזר ברזולוציה גבוהה. המחשב אוסף את כלל הנקודות ובונה מהן ענן נקודות דיגיטלי המשקף במדויק את המבנה הפיזי של החלק שיוצר.

השוואה ישירה מול שרטוט התיבם

הקסם האמיתי של סריקה תלת מימדית מתרחש בשלב עיבוד הנתונים. התוכנה לוקחת את המודל הדיגיטלי שנסרק ומשליכה אותו על גבי מודל התיבם המקורי שסיפק הלקוח. המערכת מפיקה מפת צבעים ברורה המציגה היכן בדיוק החלק המיוצר חורג מהשרטוט המקורי ובכמה מיקרונים. צבע ירוק מסמל התאמה מושלמת, בעוד שצבעים כמו אדום או כחול מצביעים על חריגות חיוביות או שליליות. יכולת זו מאפשרת למהנדסי הייצור להבין בדיוק מהו מוקד הבעיה, לתקן את זוויות המכבש או את מיקום הסטופרים ולייצר את החלק המושלם בניסיון הבא.

בניית פרוטוקול בדיקה משולב

במפעל מודרני כמו אסף ייצור אביזרים בע"מ אין להסתמך על שיטת מדידה אחת בלבד. התפיסה הנכונה היא בניית פירמידת איכות המשלבת בין הכלים השונים בהתאם לשלבי העבודה. בשלבי ההכנה והסט אפ נעשה שימוש אינטנסיבי במדי זווית דיגיטליים ובמקרים של חלקים מורכבים במערכות הסי אם אם. לאחר אישור הפריט הראשון ועצירת תהליך הכיוון עוברים לייצור שוטף המלווה בבדיקות של שבלונות גו נו גו ובדיקות דגימה תקופתיות של מד זווית.

כקבלני משנה שמספקים פתרונות כוללים מתהליך התכנון ועד לייצור הסופי, האחריות שלנו היא לבחור את סט הכלים הנכון עבור כל פרויקט. השילוב הנכון מבטיח חיסכון משמעותי בעלויות הפחת ומבטיח שלקוחות המפעל יקבלו מוצרים שניתן להרכיב באופן חלק ומיידי בשטח מבלי לבצע התאמות או תיקונים באתר העבודה.

תיעוד ועקיבות בתהליך בקרת האיכות

נדבך נוסף וחשוב במערך הבטחת האיכות הוא נושא התיעוד. מערכות המדידה הדיגיטליות והסריקה התלת מימדית אינן רק מאשרות או פוסלות את החלק הן גם שומרות את כלל הנתונים במערכת ניהול הייצור של המפעל. כך ניתן להפיק דוחות איכות מפורטים המצורפים למשלוח עבור הלקוח. תיעוד זה קריטי במיוחד לפרויקטים הדורשים עקיבות מלאה בהם כל רכיב חייב להיות מתועד משלב קליטת חומר הגלם ועד לשילובו בהרכבה הסופית. שקיפות מלאה זו בונה אמון ומעידה על הסטנדרט המקצועי הגבוה המונהג במפעלנו בירוחם.
