התשתית ההנדסית של מערכות הולכת אוויר ושינוע
כל מבנה תעשייתי, מסחרי או ציבורי מודרני מסתמך על מערכת נשימה פנימית. המערכת הזו, המורכבת מרשת ענפה של תעלות, אחראית על פיזור אוויר ממוזג, שאיבת אוויר מזוהם או שינוע של חלקיקים קלים בתהליכי ייצור. ייצור המערכות הללו אינו מסתכם רק בכיפוף פח פשוט. מדובר במלאכת מחשבת הדורשת הבנה עמוקה באווירודינמיקה, מטלורגיה והנדסת ייצור.
אנו בחברת אסף מבינים כי כל פרויקט בתחום תעשיית מיזוג אוויר דורש התאמה אישית מלאה. התעלות חייבות לעמוד בלחצים משתנים, להתמודד עם תנאי סביבה קשים לעיתים קרובות ולשמור על אטימות מוחלטת לאורך עשרות שנים. השגת יעדים אלו מתאפשרת אך ורק דרך סינרגיה מושלמת בין טכנולוגיות הייצור השונות ברצפת המפעל.

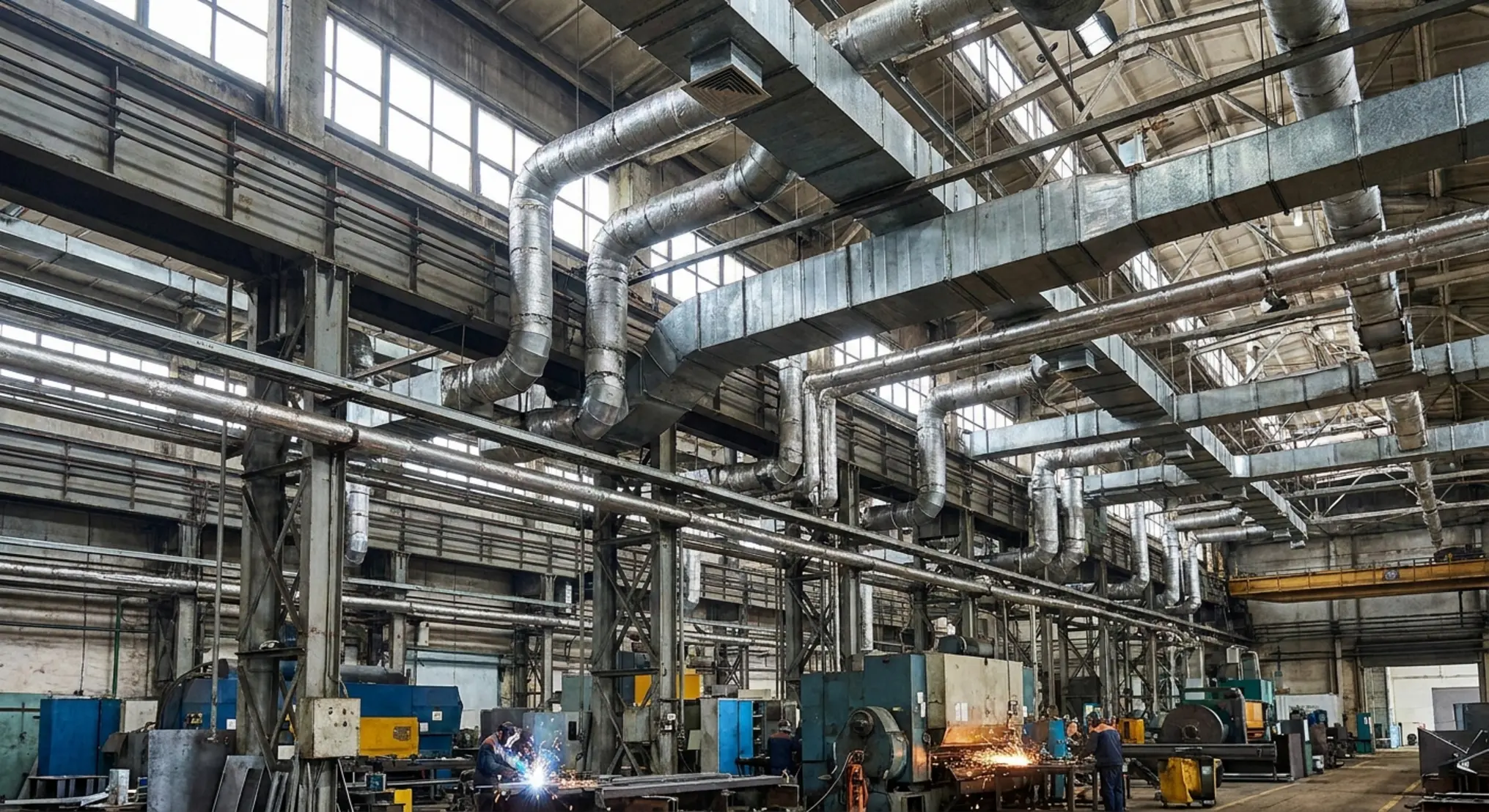

סוגי התעלות הנפוצות בתעשייה
קיימת חלוקה ברורה למספר תצורות גיאומטריות עיקריות כאשר אנו ניגשים לייצר נתיבי אוויר. לכל תצורה יש את היתרונות ההנדסיים שלה ואת האתגרים הייצוריים הנלווים אליה. הבחירה בתצורה המתאימה משפיעה ישירות על עלויות הייצור, על יעילות זרימת האוויר ועל הקלות של התקנת המערכת בשטח.
| סוג התעלה | מאפייני זרימה ויעילות אנרגטית | אתגרי ייצור עיקריים | יישומים נפוצים |
|---|---|---|---|
| תעלות מרובעות או מלבניות | התנגדות זרימה מעט גבוהה יותר בגלל הפינות אך ניצול שטח מצוין | דורש מספר רב של כיפופים מדויקים וחיבורי תפר ארוכים לאורך הפינות | מבני משרדים, תקרות מונמכות וחללים בעלי גובה מוגבל |

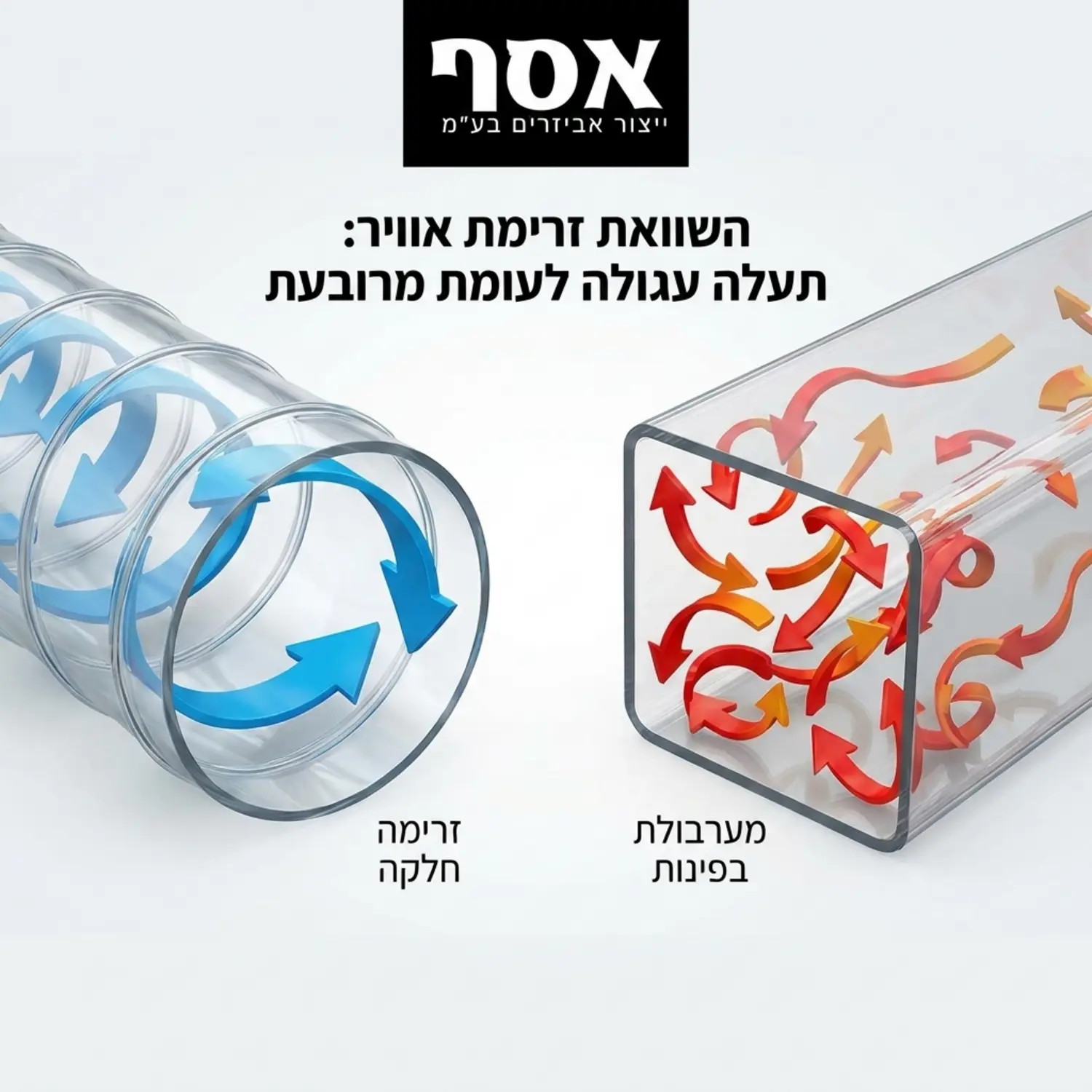

| תעלות עגולות ספירליות | יעילות זרימה מקסימלית עם מינימום התנגדות ורעש | מצריך ציוד ערגול ייעודי ושליטה מדויקת בקוטר לאורך כל המקטע | מבני תעשייה, אולמות ספורט ועיצוב אדריכלי חשוף |
| תעלות אובליות או שטוחות | פשרה אידיאלית בין היעילות של העגול לניצול השטח של המרובע | ייצור מורכב הדורש מעברים מיוחדים וציוד משולב לערגול וכיפוף במקביל | חניונים תת קרקעיים ומעברים צרים במיוחד |
טכנולוגיות חיתוך וכיפוף בשירות זרימת האוויר

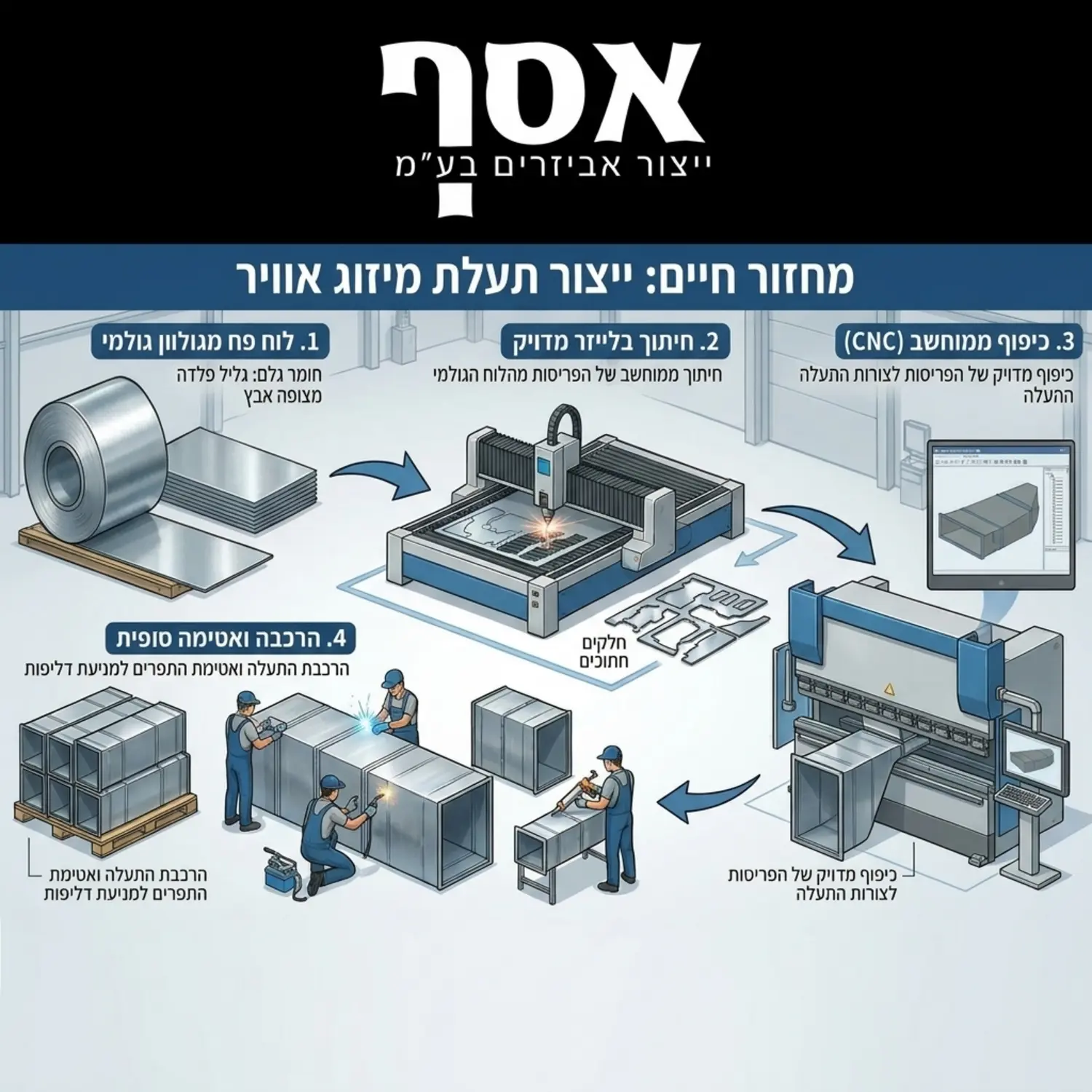

כדי לייצר את המערכות הללו באיכות ללא פשרות, יש להשתמש בציוד החדיש ביותר. תהליך העבודה מתחיל בלוחות פח שטוחים גדולים, בדרך כלל מפח מגולוון, אלומיניום או פלדת אל חלד, בהתאם לדרישות הפרויקט. הפיכת הלוח השטוח לתעלה תלת ממדית היא תהליך מרתק המשלב כוח עצום ודיוק מיקרוסקופי.
הדיוק שמתחיל בחיתוך
השלב הראשון לאחר התכנון הוא החיתוך. אנו מספקים שירותי חיתוך וכיפוף פחים המאפשרים לנו לייצר את כל חלקי התעלה במהירות ובדיוק מושלם. חיתוך בלייזר או בפלזמה בטכנולוגיית CNC מבטיח שכל שולי החומר יהיו חלקים ונקיים. שוליים נקיים הם קריטיים, שכן כל חספוס או גרד עלול לפגוע באיכות חיבור התפרים מאוחר יותר, מה שיוביל לדליפות אוויר לא רצויות המורידות את נצילות המערכת.
העוצמה המבוקרת של הכיפוף
לאחר מכן, החלקים החתוכים עוברים לתחנות הכיפוף והערגול. יצירת תעלות מרובעות דורשת מכבשי כיפוף ממוחשבים המסוגלים לכופף פחים ארוכים במיוחד בזוויות מדויקות של תשעים מעלות או כל זווית נדרשת אחרת. השליטה בלחץ הכיפוף היא קריטית כדי לא לפגוע בציפוי המגולוון של הפח, המגן עליו מפני קורוזיה.
האתגר ההנדסי ביצירת מעברים ומרפקים
בעוד שייצור של מקטעים ישרים הוא תהליך ישיר יחסית, האתגר האמיתי מתגלה כאשר אנו נדרשים לשנות את כיוון הזרימה או את צורת התעלה. כאן נכנסים לתמונה המרפקים ואביזרי המעבר המכונים גם טרנזישנים. רכיבים אלו נדרשים כדי לעקוף מכשולים מבניים, לשנות קוטר כדי להגביר או להאט את מהירות האוויר, או להמיר תעלה מרובעת לעגולה ולהיפך.
מרפקים מרובי מקטעים

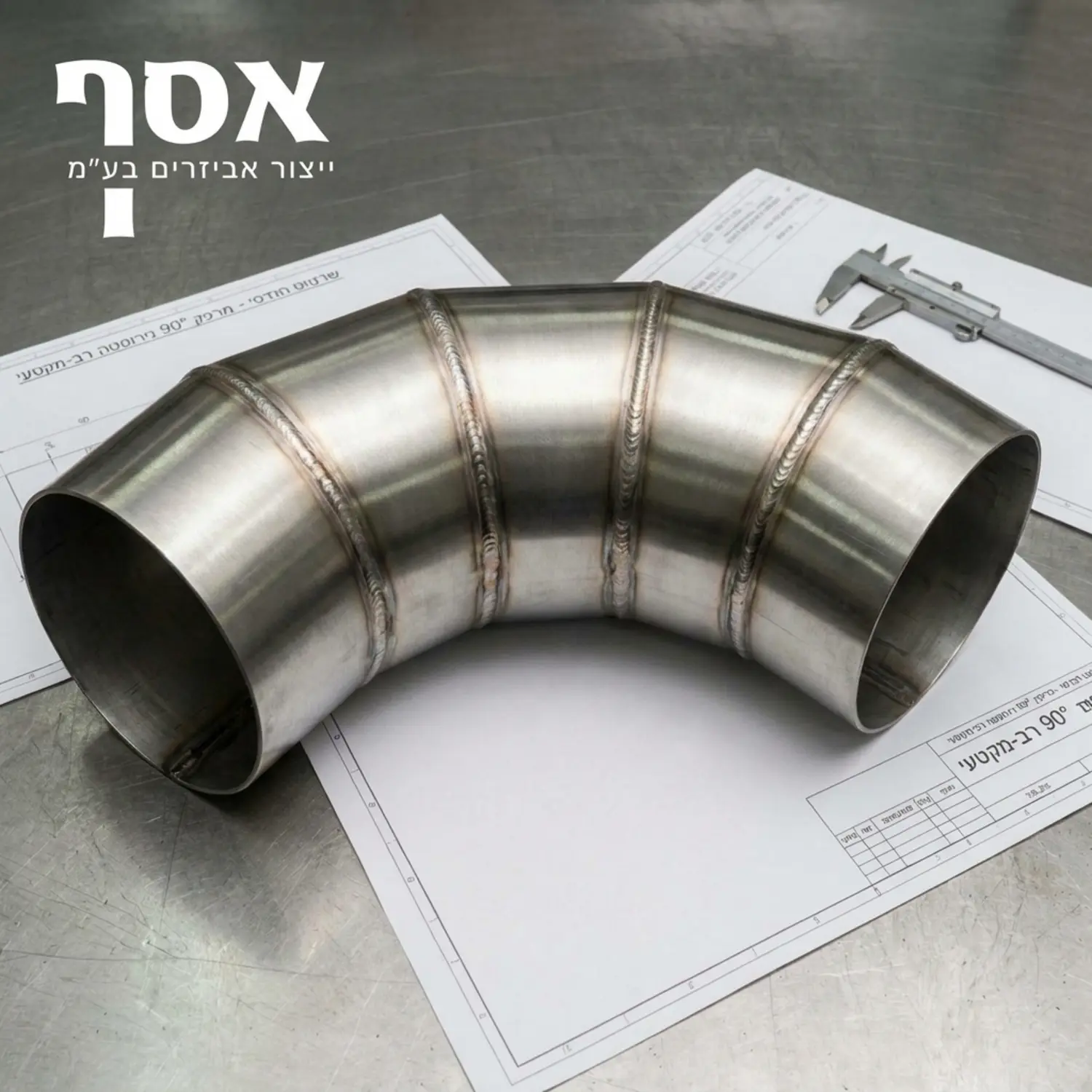

מרפק תעשייתי אינו יכול להיות זווית חדה ופשוטה. זווית חדה תיצור מערבולות אוויר עצומות שיגרמו לרעש חזק ולצריכת אנרגיה מוגברת של מפוחי המערכת. לכן אנו מייצרים מרפקים המורכבים ממספר מקטעים מחוברים, היוצרים רדיוס פניה חלק ככל האפשר. ייצור כל מקטע כזה דורש חישוב מתמטי מדויק של הפריסה, חיתוך של צורות מעוגלות ומורכבות, וריתוך או חיבור תפר קפדני.
מעברים גיאומטריים משתנים
מעבר מתעלה מרובעת לעגולה הוא אחת הצורות המורכבות ביותר לייצור בענף הפח המעובד. הצורה הגיאומטרית משתנה בהדרגה לאורך המעבר. ייצור נכון של רכיב כזה מונע הפסדי לחץ משמעותיים במערכת. בתור חברה המבצעת ייצור אביזרים משלימים לתעשייה, אנו מתמחים ביצירת מעברים אקסצנטריים וקונצנטריים המותאמים אישית לתוואי השטח של הלקוח.
מהפכת התוכנות הייעודיות לפריסת תעלות
היכולת לייצר את אותן צורות מורכבות ביעילות נובעת משימוש בתוכנות מחשב מתקדמות. בעבר, שרטטים ופחחים מומחים היו פורסים את המודלים על גבי הפח באופן ידני באמצעות כלי שרטוט ונוסחאות מתמטיות. התהליך היה איטי ומועד לטעויות. כיום, אנו משתמשים בתוכנות הנמנות על מערכות עיבוד פחים מתכתיים המתקדמות בעולם, המיועדות ספציפית לענף האקלים והשינוע.
יתרונות התוכנות המודרניות
- דיוק גיאומטרי מוחלט: התוכנה מחשבת באופן אוטומטי את ההתארכות של החומר בזמן הכיפוף ומתקנת את קווי החיתוך בהתאם כדי שהחלק הסופי יהיה במידה המדויקת.
- חיסכון דרמטי בחומרי גלם: אלגוריתמים של פריסה חכמה מסדרים את כל החלקים החתוכים על גבי לוח הפח הגולמי בצורה הצפופה ביותר, מה שמפחית את פחת החומר למינימום האפשרי.
- גמישות תכנונית: ניתן לשנות פרמטרים כמו קוטר או זווית בלחיצת כפתור, והתוכנה מעדכנת מיד את קבצי החיתוך עבור מכונות הלייזר.
תהליכי השלמה ואטימה בסטנדרט הגבוה ביותר
לאחר שהחלקים נחתכו וכופפו, יש לחבר אותם יחד. שיטת החיבור תלויה בסוג החומר וביעוד המערכת. בתעלות פח מגולוון סטנדרטיות, נהוג להשתמש בחיבורי תפר מכניים המקפלים את קצוות הפח זה אל זה ונועלים אותם בלחיצה. ביישומים תעשייתיים מחמירים יותר, במיוחד כאשר מדובר במערכות שאיבת כימיקלים או חדרי חדרים נקיים, יש צורך באטימות הרמטית המושגת באמצעות ריתוך.
במקרים אלו, מחלקת הריתוך שלנו מספקת שירותי ריתוך נירוסטה ואלומיניום ברמה הגבוהה ביותר. הרתכים המוסמכים שלנו מבצעים עבודה נקייה המונעת היווצרות של נקבוביות או סדקים לאורך התפר, מה שעומד בדרישות המחמירות של תקני התכנון הבינלאומיים לבקרת דליפות במערכות זרימה.
בקרת איכות לפני משלוח
בסיום תהליך הייצור, הרכיבים עוברים סדרת בדיקות קפדנית. אנו בודקים את מידות התעלות, את יציבותן המבנית ואת איכות החיבורים. פרויקטים מסוימים דורשים בדיקות לחץ כדי לוודא שאין בריחת אוויר כלל. רק לאחר שכל הבדיקות מושלמות בהצלחה, המערכות נארזות בקפידה ומועברות לאתר ההתקנה, כשהן מוכנות להשתלב בפרויקט ולהזרים אוויר נקי ביעילות מקסימלית לאורך שנים רבות.
